PR1000K0134
Piezohannas
PR1000K0134
Transducteurs piézocéramiques à anneau piézo à haute puissance pour échelle dentaire à ultrasons
1. Description du produit
- Matériel PIEZO: PZT-8
- Dimensions: OD10 x id5 x 2 mm
- Fréquence résonnante (kHz): 145
-Capacité (PF): 330
Gamme de bague en céramique piézo
Diamètre externe: 5,0 - 100 mm
DI interneAmeter: (2.0 - 35 mm)
Épaisseur : (0,2 - 15 mm)
Choix de métallisation (argent, nickel, or et autres sur demande)
Large choix de formulations PZT
3. Valeur typique de \"Hard \" Pezt des matériaux Performance:
Matériaux durs \"PZT | |||||||
Propriétés | PZT-41 | PZT-42 | PZT-43 | PZT-82 | PBAS-4 | ||
Constante diélectrique | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Facteur de couplage | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coefficient piézoélectrique | d31 | 10-12m / v | -106 | -124 | -138 | -100 | -160 |
d33 | 10-12m / v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM / N | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM / N | 28 | 25.3 | 24 | 25 | 22.6 | |
Coefficients de fréquence | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coefficient de conformité élastique | Se11 | 10-12m2/ n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Facteur de qualité machanique | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Facteur de perte diélectrique | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Température de Curie | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Module d'Young | YE11 | <109N / m3 | 85 | 79 | 76 | 86 | 76 |
Rapport empoisonné | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
4. Tolérances mécaniques standard:
Diamètre extérieur ± 0,150 mm
Diamètre intérieur ± 0,150 mm
Épaisseur ± 0,05 mm
Planité 0,002 ** / 0,012 mm max
Parallélisme 0,007 ** / 0,012 mm max
Concentricité 0,2 mm
5.Ultrasonic Dental Scalers Application:
Les transducteurs piézocéramiques pour la génération de vibrations ultrasoniques largement utilisées dans les échelles dentaires utilisées dans les cliniques dentaires pour l'élimination des plaques dentaires. Les éléments en céramique de piezo sont la solution parfaite pour la génération de vibrations ultrasoniques stables et fiables nécessaires dans les écaleurs piézo. L'échelle dentaire est un dispositif très courant utilisé dans les cliniques dentaires pour l'élimination des plaques dentaires. Une vibration ultrasonique optimale générée par l'échelle est les critères clés d'un bon échelle. Les transducteurs piézoélectriques à haute performance sont le cœur d'un échelle ultrasonique pour produire les vibrations ultrasoniques nécessaires. Avec des installations avancées de caractérisation et de fabrication, nous sommes en mesure de développer et de produire en masse diverses dimensions de la tarteAnneaux zoceramiques à haute performance pour répondre à vos besoins. Nous sommes également en mesure de fournir des services de conception structurelle et d'assemblage de têtes de transducteur pour s'adapter exactement à votre conception de logements de vos échelles dentaires.

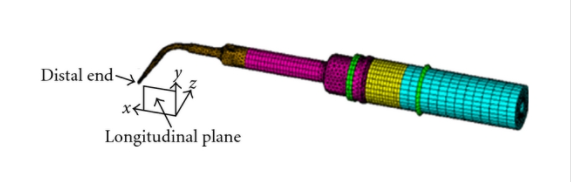

6. Image d'application:
