Piezohannas
PR1000K092
PZT5H MATÉRIAUX PIEZO RING PIEZOELECTRIQUE TRANSDUCER POUR TONPILS TRANSDUSER

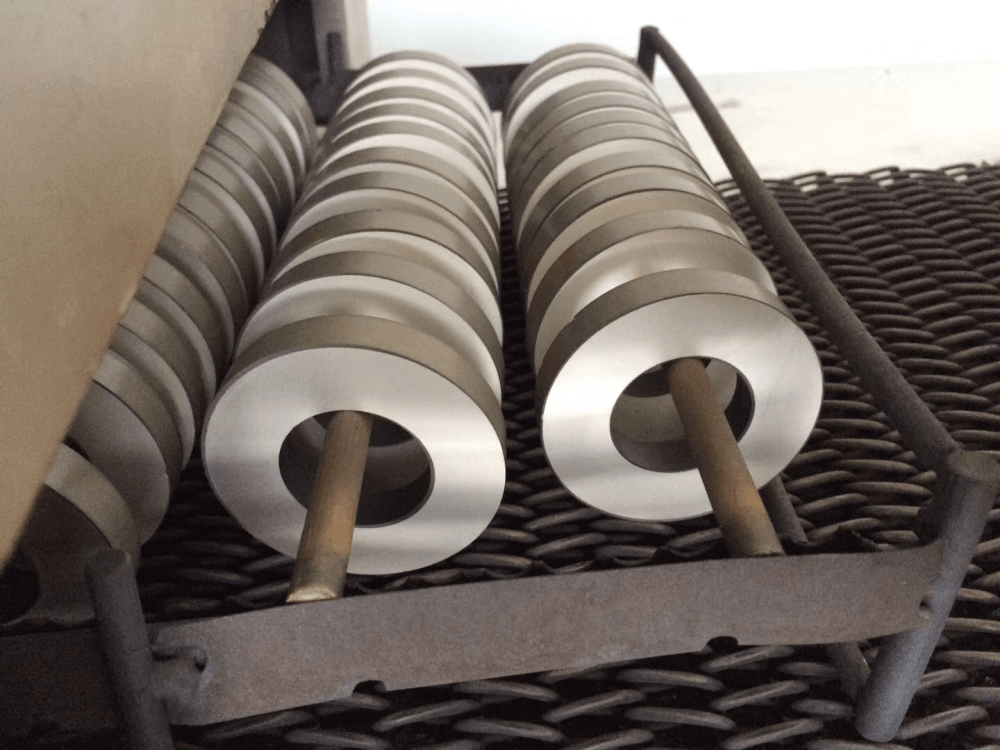

1.Description du produit:
Dimension: od50 mm xid17mm x thi5mm
Matériel: PZT-5H
Application: Tonpils Transduser
2.TonPILS TransdUserApplication:
Le transducteur piézoélectrique Tonpilz (champignon sonore) est un transducteur pour une émission de son à haute fréquence relativement basse et haute puissance. Le transducteur se compose d'anneaux piézocéramiques empilés entre des extrémités massives et pré-stressées par un boulon central. La masse de la queue et de la tête abaisse la fréquence de résonance de l'appareil.
Dans ce modèle, la réponse en fréquence du transducteur lorsque le boulon n'est pas pré-stressé est étudiée. L'interaction acoustique-piezoélectrique, l'interface de domaine fréquentiel du module acoustique est utilisée pour l'étude. Cette interface a tous les couplages multiphysiques prédéfinis nécessaires pour modéliser ce système (structure acoustique et structure électrique).
Le modèle détermine la déformation et les contraintes dans l'appareil, le champ de pression rayonné et le niveau de pression acoustique, ainsi que la sensibilité spatiale du champ lointain, la courbe de réponse de tension de transmission (TVR) du transducteur, et l'indice de directivité (DI) de le faisceau sonore.
Diamètre externe: 5,0 - 100 mm
Diamètre interne: (2,0 - 35 mm)
Épaisseur : (0,2 - 15 mm)
Dimension (mm) | Capacité C (PF) | Faible Champ Dissipationn TgΔ (12v) | Fort Fied Dissipation TgΔ (400v) | Radial La fréquence FR (khz) | Résonance Impédance | Épais La fréquence Ft (khz) | Couplage Module KR (%) | |
Φ10ｘΦ5ｘ2 | 240±dix% | ≤0,5% | ≤1,0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16ｘΦ8ｘ4 | 340±dix% | ≤0,5% | ≤1,0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25ｘΦ10ｘ4 | 935±dix% | ≤0,5% | ≤1,0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30ｘΦ10ｘ5 | 1150±dix% | ≤0,5% | ≤1,0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32ｘΦ15ｘ5 | 1080±dix% | ≤0,5% | ≤1,0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35ｘΦ15ｘ5 | 1430±dix% | ≤0,5% | ≤1,0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38ｘΦ15ｘ5 | 1750±dix% | ≤0,5% | ≤1,0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12.5% | ≤0.5% | ≤1,0% | 45.9 | ≤15 | ≥46 | ||
Φ40ｘΦ15ｘ5 | 1970±dix% | ≤0,5% | ≤1,0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12,5% | ≤0,3 | ≤1,0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ17×6 | 1555 ± 12,5% | ≤0,3 | ≤1,0% | 40.5 | ≤15 | ≥45 | ||
Φ42ｘΦ15ｘ5 | 2200±dix% | ≤0,5% | ≤1,0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42ｘΦ17ｘ5 | 2110±dix% | ≤0,5% | ≤1,0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45ｘΦ15ｘ5 | 2580±dix% | ≤0,5% | ≤1,0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50ｘΦ17ｘ5 | 3160±dix% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50ｘΦ17ｘ6 | 2430±dix% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12,5% | ≤0,3 | ≤1,0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12,5% | ≤0,3 | ≤1,0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12,5% | ≤0,3 | ≤1,0% | 25.3 | ≤15 | ≥45 | ||

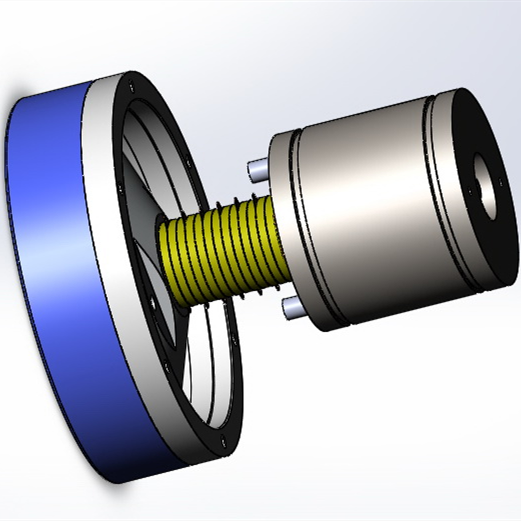

Image d'application:
