PS1000K0137
Piezohannas
PS1000K0137

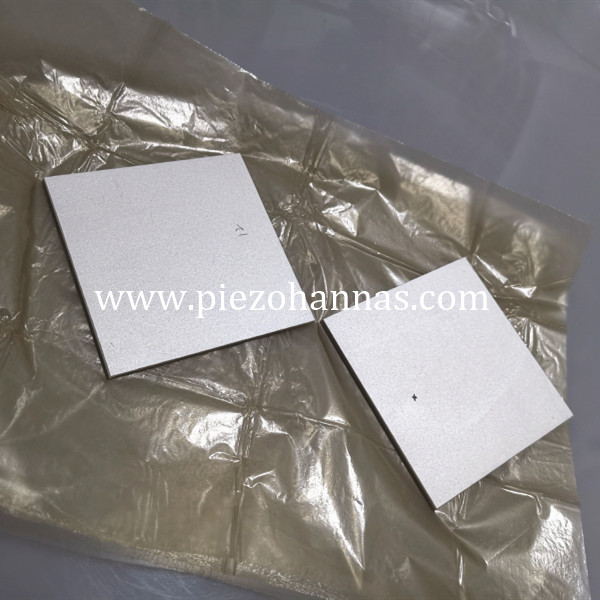

Transducteur de plaque en céramique PZT4D PIEZO pour pour acoustique sous-marine
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et de quelques autres composants ayant une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Dimension de la plaque piézocéramique:
Dimensions: 100.838x79.38x2.2 mm
Fréquence radiale FR: 910 kHz ± 5%
Bande passante de fréquence ΔF:> 100 kHz
Perte diélectrique tg δ: ≤ 0,5%
Capacité statique CS:> 37000pf
La gamme de plaque / bande piézocéramique:
Longueur: 1mm-200 mm
Largeur: 1mm-200 mm
Hauteur: 0,1 mm-30 mm
Choix de métallisation (argent, nickel, or et autres sur demande)
Large choix de formulations PZT
Piézoélectriqueamic Matériel: Pzt doux (PZT-5A/ P-51, PSNN-5, PZT-5H)
P-5A | est un pzt doux modifié à des fins générales. Il est dédié au faible taux de vieillissement et Exigence de performance extrêmement stable, etc. Transducteurs
|
PLIS-51 | est une version haute température de Curie de P-51. Il est dédié à un faible taux de vieillissement, à des performances extrêmement stables et à des exigences de haute fréquence, etc. |
P-52 | est un pzt doux modifié conçu pour une constante diélectrique relative requise requise hydrophone etc. Transducteurs récepteurs |
P-53 | est développé comme une constante diélectrique élevée et un pzt doux à point haute curie Utile pour le transducteur et l'actionneur des récepteurs, etc. Applications |
PSNN-5 | est un PZT doux modifié, une température élevée de curie, des exigences de performances stables, etc. Transdurs, moyens de distance de recommandation spéciale.
|
PZT-5H
| est un pzt doux modifié dédié à la constante diélectrique élevée utilisée populaire, Point de curie élevé raisonnable Transducteur, allumage et actionneur, etc. Applications |
Tailles et tolérances nominales
Géométrie | Taille (mm) | Tolérance |
Disques | Diamètre: 3 à 200 |
Tolérance selon la norme industrielle des éléments piézoélectriques. |
Épaisseur: 0,2-25 | ||
Tubes | Longueur: 1-100 | |
OD: 6-180 | ||
IDENTIFIANT: 5-150 | ||
Mur: 0,5-15 | ||
Assiettes | Longueur: 1-200 | |
Largeur: 1-200 | ||
Épaisseur: 0,2-25 | ||
Sphère | OD: 6-160 | |
IDENTIFIANT: 4-150 | ||
Mur: 1-10 | ||
Anneaux | OD: 3-180 | |
IDENTIFIANT: 1-150 | ||
Épaisseur : 0,2-25 | ||
Pour toutes les tailles | Platitude | ± 0.03 |
Concentricité | ± 0.10 | |
Perpendicularité | ± 0.10 | |
Parallélisme | ± 0.05 |
Tolérances électriques nominales
Propriétés piézoélectriques | ± 5% |
Constante diélectrique relative | ± 15% |
