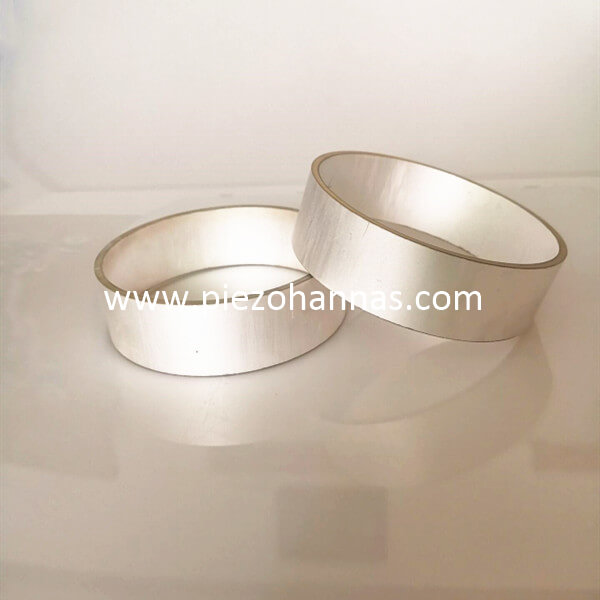

Transducteur de cylindre piézo personnalisé pour le sonar à scanné latérale
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une forte force technologique. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Piezo Ceramics Tube Description:
Matériel: P-51 Navy Type V
Éléments piézoélectriques données techniques: | |
Dimensions: | Diamètre extérieur 112,4 mm, diamter intérieur 105,8 mm, hauteur 33 mm |
Fréquence de résonance | 8,553 kHz |
| ≥ 0.36 |
| Perte diélectrique tg δ | ≤2% |
Capacité statique (PF): | 68903pf |
Sonar à balayage latéralApplication:
Les sonars à balayage latéral (SSS) sont les instruments sonores sous-marins utilisés dans les enquêtes hydrographiques, la sécurité du port, la recherche maritime et le sauvetage, les contre-mesures de mines (MCM), la cartographie scientifique du plancher océan au-dessus de la capacité auditive des mammifères marins.
Diamètre: 5,0 - 100 mm
Épaisseur de paroi: 1 - 10 mm
Hauteur: 2,5 - 50 mm
Disques en céramique piézo | Diamètre | Pzt-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Anneaux de céramique piézo | Diamètre extérieur | 3-100 | 3-100 | 3-100 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Tubes en céramique piézo | Diamètre extérieur | 3-108 | 3-108 | 3-105 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Longueur | ≤50 | ≤50 | ≤50 | |
Plaques de céramique piézo | Longueur | ≤ 50 | ≤ 50 | ≤ 50 |
Largeur | ≥ 1 | ≥ 1 | ≥ 1 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,3-8 |
Paramètres du matériau doux:
\"Soft \" MATÉRIAUX PZT | Le type de matériau doux | ||||||||
Propriétés | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante diélectrique | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Facteur de couplage | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coefficient piézoélectrique | d31 | 10-12m / V | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
d33 | 10-12m / V | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM / N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM / N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coefficients de fréquence | NP | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
NT | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coefficient de conformité élastique | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Facteur de qualité machanique | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Facteur de perte diélectrique | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Température de Curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Module d'Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Rapport empoisonné | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
