PT1000K180
Piezohannas
PT1000K180
Transducteur du cylindre piézoélectrique pour le transducteur sous-marin
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une forte force technologique. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Cylindre en céramique piézoélectrique Description:
Matériel: P-51 Matériel
Dimension: Ø15.75 × Ø11.1 × 14,6
Électrodes: Argent tiré complet - surfaces à l'intérieur et à l'extérieur
Polarité: Positif (+) à l'intérieur, négatif () à l'extérieur
FS(Hz): 106000;
FP (HZ): 127800
Capacitance(PF): 4180
Application du transducteur sous-marin:
La transmission du transducteur fait référence à \"émetteur \", qui est utilisée pour émettre des ondes sonores dans l'eau. Il doit être capable de résister à suffisamment d'énergie, a une efficacité de conversion électro-acoustique élevée et une résistance mécanique. Il fonctionne généralement dans une large gamme de fréquences appropriée près de la fréquence de résonance. Tubes de piezoélectricité, cylindre piézé sont ulisés dans transducteur / hydrophone acoustique sous-marin, système de localisation GPS sous-marine, etc.
Diamètre: 5,0 - 100 mm
Épaisseur de paroi: 1 - 10 mm
Hauteur: 2,5 - 50 mm
Matériau PZT doux:
\"Soft \" MATÉRIAUX PZT | Le type de matériau doux | ||||||||
Propriétés | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante diélectrique | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Facteur de couplage | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coefficient piézoélectrique | d31 | 10-12m / V | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
d33 | 10-12m / V | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM / N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM / N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coefficients de fréquence | NP | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
NT | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coefficient de conformité élastique | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Facteur de qualité machanique | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Facteur de perte diélectrique | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Température de Curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Module d'Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Rapport empoisonné | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||

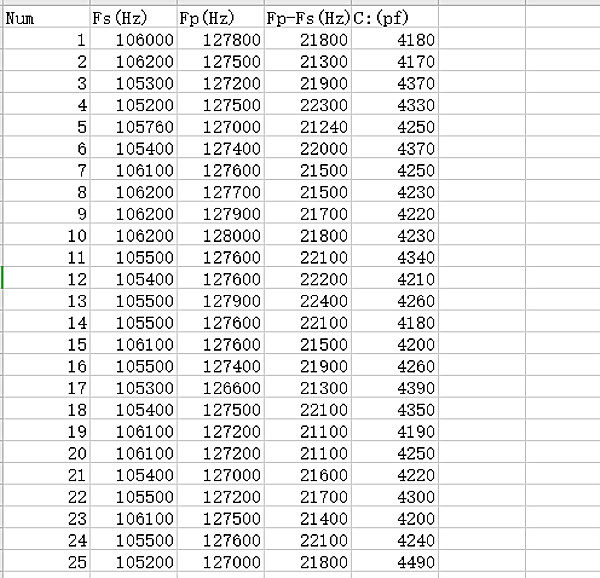

Rapport de test of Ø15.75 × Ø11.1 × 14,6 pitube ezo:
Transducteur du cylindre piézoélectrique pour le transducteur sous-marin
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une forte force technologique. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Cylindre en céramique piézoélectrique Description:
Matériel: P-51 Matériel
Dimension: Ø15.75 × Ø11.1 × 14,6
Électrodes: Argent tiré complet - surfaces à l'intérieur et à l'extérieur
Polarité: Positif (+) à l'intérieur, négatif () à l'extérieur
FS(Hz): 106000;
FP (HZ): 127800
Capacitance(PF): 4180
Application du transducteur sous-marin:
La transmission du transducteur fait référence à \"émetteur \", qui est utilisée pour émettre des ondes sonores dans l'eau. Il doit être capable de résister à suffisamment d'énergie, a une efficacité de conversion électro-acoustique élevée et une résistance mécanique. Il fonctionne généralement dans une large gamme de fréquences appropriée près de la fréquence de résonance. Tubes de piezoélectricité, cylindre piézé sont ulisés dans transducteur / hydrophone acoustique sous-marin, système de localisation GPS sous-marine, etc.
Diamètre: 5,0 - 100 mm
Épaisseur de paroi: 1 - 10 mm
Hauteur: 2,5 - 50 mm
Matériau PZT doux:
\"Soft \" MATÉRIAUX PZT | Le type de matériau doux | ||||||||
Propriétés | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante diélectrique | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Facteur de couplage | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coefficient piézoélectrique | d31 | 10-12m / V | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
d33 | 10-12m / V | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM / N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM / N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coefficients de fréquence | NP | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
NT | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coefficient de conformité élastique | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Facteur de qualité machanique | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Facteur de perte diélectrique | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Température de Curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Module d'Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Rapport empoisonné | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Rapport de test of Ø15.75 × Ø11.1 × 14,6 pitube ezo:
