Transducteur à ultrasons concentrés sur les hauts intensités à plusieurs niveaux

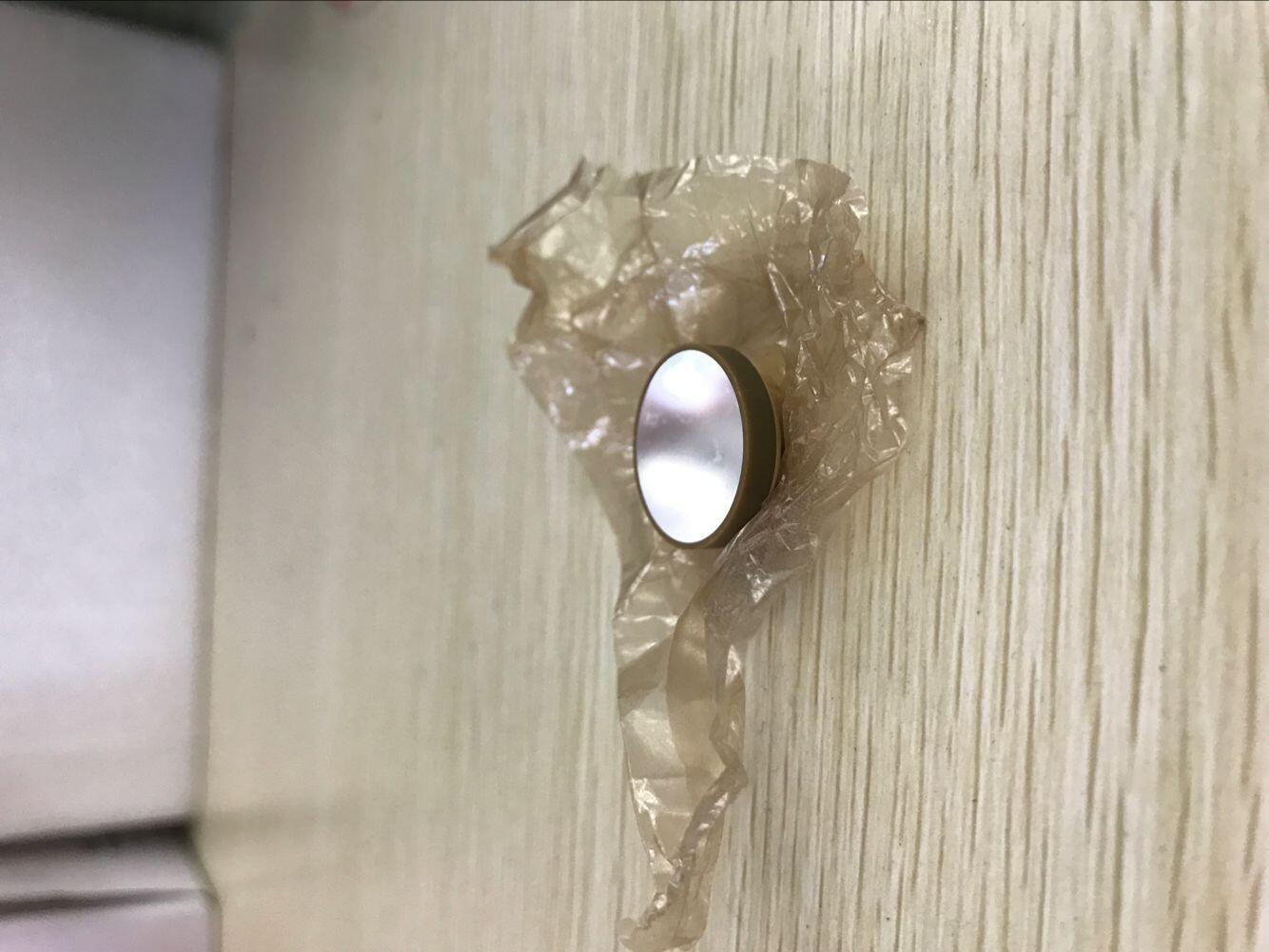

À plusieurs tableauxHifu Piezo CeramicLes transducteurs à ultrasons peuvent également être divisés en deux types, l'un est une forme multi-voies pure, et l'autre est une mise au point de tableau phasé en plusieurs phases. Un élément pur multi-voies met généralement une pluralité de feuilles de céramique piézoélectrique dans la surface sphérique concave de plusieurs dizaines de centimètres dans une certaine régularité, et le centre de la concentration de tous les feuilles de céramique piézoélectrique coïncide au centre du centre sphérique, ainsi formant une région focale. La difficulté est principalement dans l'installation, la position de chaque focalisation doit être complètement coïnciace, et les caractéristiques électriques de chaque tranche piézoélecrique et la stabilité de plusieurs amplificateurs de puissance doivent être complètement cohérentes. Un transducteur à plusieurs grayages typique a une tranche piézoélectrique d'un diamètre d'environ 30 mm, ce qui est disposé sur les trois latitudes différentes de la surface sphérique concave, dont le nombre est 5, 1 1, 16 respectivement; À la latitude la plus élevée, quatre émetteurs laser sont installés pour marquer la plage du champ échographique; Le centre de la surface sphérique concave a un trou circulaire pour la sonde de surveillance B-Ultrasonic à passer, et de nombreuses réalisations ont été réalisées dans la conception et le développement du transducteur à ultrasons. Il s'agit d'une focalisation multiple du transducteur à ultrasons, un multi-élémentsHIFU PIEZO POUR L'APPIRIT, et ils ont été développés.

Huit pièces en céramique piézoélectrique est fixée sur la coquille du transducteur et est positionnée par un trou conique de positionnement et une vis de réglage. Il est disposé symétriquement sur un anneau conique. La concentration de chacuncéramique piézoante à forte focusest superposé sur l'axe de l'anneau conique en ajustant la vis pour former une onde ultrasonique de haute intensité. Dans la région focale, le transducteur à ultrasons est disposé symétriquement sur la surface conique par une pluralité de transducteurs sphériques sphériques concav longue distance focale selon une certaine régularité, elle est courte focale et d'autres points focaux, réduisant ainsi le temps de traitement.

Le type de type méridienÉchographie à haute focusLe transducteur est différent des deux premiers. La céramique piézoélectrique est uniformément divisée en capuchons sphériques avec un méridien, et la surface intérieure a un rayon de courbure égal au rayon de courbure de la surface externe de la couche correspondante et est étroitement épissé dans une surface de radiation continue complète. Chaque céramique piézoélectrique a le même rayon de courbure et de forme, et la couche piézo correspondante s'ouvre au milieu, et la position d'installation de B-ultrasound. La céramique piézoélectrique sphérique concave est divisée en une pluralité de réseau individuel le long de la direction méridionale, et la couche de correspondance acoustique est toujours une coque sphérique concave à grande amorçage ayant une épaisseur uniforme, et résonne à la fréquence de travail avec toutes les hausses piézoélectriques, réalisant ainsi la concentration sur le terrain échographique.

La concentration duCristal piézoélectrique hifuest conçu pour se situer dans la plage de 50 mm à 120 mm. Étant donné que la tumeur traitée est généralement à l'intérieur du corps, une grande distance focale est nécessaire. Un si grand angle d'ouverture entraînera inévitablement une grande taille de sonde. , la conception structurelle de toute la machine nécessite une considération. L'avantage est qu'il peut réduire autant que possible les dommages au corps humain sur le chemin de la conduction à ultrasons. Dans le même temps, il est assuré qu'il existe une intensité et une température augmentées suffisantes dans la position de mise au point, ce qui réduit considérablement la douleur du patient. Il convient de souligner que de nombreuses unités ont déclaré qu'elles pouvaient obtenir un traitement indolore tout en favorisant le traitement tumoral à ultrasons axé sur la haute intensité. L'enquête a révélé qu'il est en train deCapteur piézoélectrique HifuUtilisé pour la thérapie par ultrasons, il est généralement nécessaire d'effectuer différents degrés d'anesthésie sur le patient. Sinon, le patient aura une douleur évidente. Les ondes échographiques traversent la surface de la peau du corps humain. D'une manière générale, il existe différents degrés de brûlure. Les transducteurs à ultrasons focalisés à haute intensité avec un réseau en phase complète peuvent être ciblés.
