Test des caractéristiques électriques et analyse de la céramique piézoélectrique

À travers le test d'impédance dudispositif de céramique piézoélectrique, les paramètres du modèle et la fréquence de résonance du circuit équivalent de l'oscillateur piézoélectrique peuvent être obtenus. Through the measurement and analysis of the electrical parameters such as capacitance value, temperature stability, insulation resistance and dielectric withstand voltage of piezoelectric ceramic devices, it can be known that the electrical characteristics of piezoelectric ceramic devices conform to the characteristics of general capacitors, and the Les fils de connexion utilisés sont parasites aux fréquences inférieures. Le condensateur n'est pas évident, il fonctionne de manière stable à la température normale, et l'indice d'isolation et de fiabilité du produit plus épais est meilleur.

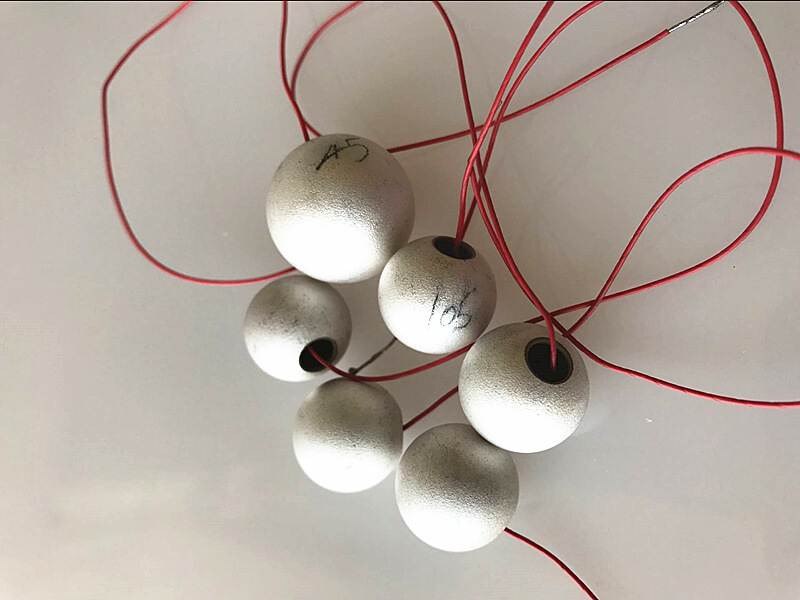

Lorsque le transducteur de vibration de la sphère piézo est soumis à une petite force externe, il peut transformer l'énergie mécanique en énergie électrique. Lorsqu'une tension est appliquée, l'énergie électrique est convertie en énergie mécanique. Il est généralement formé par une réaction en phase solide de plusieurs oxydes ou carbonates pendant le frittage, et son processus de fabrication est similaire à celui de la céramique piézo-piéante ordinaire. Par rapport à d'autres matériaux piézoélectriques, il a les caractéristiques de la stabilité chimique, il est facile de doper la mise en forme pratique. Il a été largement utilisé dans de nombreux domaines liés à la vie des gens, notamment l'industrie, militaire, médical et santé et la vie quotidienne. Les condensateurs en céramique piézo à haute capacité peuvent être fabriqués en utilisant la constante diélectrique élevée de la céramique ferroélectrique; divers dispositifs piézoélectriques peuvent être fabriqués en utilisant la piézoélectricité; Les détecteurs infrarouges du corps humain peuvent être fabriqués en utilisant la pyroélectricité; qui est transparent par des processus appropriés, la céramique de piézo ferroélectrique a des propriétés optiques à commande électronique, qui peuvent être utilisées pour fabriquer des composants optiques à commande électronique pour le stockage, l'affichage ou la commutation. Les films minces ferroélectriques tels que PZT et PLZT préparés par des méthodes physiques ou chimiques ont des applications importantes dans les dispositifs électro-optiques et les dispositifs de mémoire ferroélectrique non volatile.

Laélément de céramique piézosera utilisé comme exemple pour mesurer et analyser les propriétés électriques telles que le test d'impédance, la valeur de capacité, la résistance à l'isolation et la tension de tension diélectrique. Paramètres de mesure et méthodes expérimentales. À l'heure actuelle, les normes de test existantes pour les matériaux en céramique piézoélectrique en Chine incluent principalement la méthode de test de matériaux en céramique piézoélectrique, la méthode de test de stabilité de la température de la fréquence de la céramique piézoélectrique, la méthode de la méthode du test de la flexion du champ électrique a une méthode de test de piezoélectrique piézoélectrique. Matériau en céramique et méthode piézoélectrique des performances du matériau en céramique (test du facteur de qualité mécanique faible performance du matériau en céramique piézoélectrique).

L'effet piézoélectrique inverse sera appliqué aucapteur de sphère piézocéramiqueEn appliquant une tension alternée entre les deux pôles du buzzer en céramique piézoélectrique pour générer des vibrations et entrer dans l'état de travail. Ensuite, le buzzer en céramique piézoélectrique est soumis à l'impédance, à la valeur de capacité, à la résistance à l'isolation. La tension de support diélectrique, d'autres paramètres de performance électrique sont mesurés. Le travail principal consiste à trouver les points de fréquence d'impédance maximum et minimum en mesurant l'impédance du buzzer en céramique piézoélectrique, puis utilisez les critères pour déterminer les paramètres de modèle de circuit équivalent, et observer le changement de la valeur de capacité en modifiant la fréquence. Ensuite, en utilisant différents fils et différentes méthodes de connexion, l'influence sur la mesure de capacité de la céramique piézoélectrique est observée. Enfin, la fiabilité des paramètres a des caractéristiques de température, une résistance à l'isolation et une tension de support diélectrique est étudiée.

Le vibrateur piézoélectrique est un corps piézoélectrique polarisé qui est un corps élastique et a une fréquence de vibration naturelle. Lorsque la fréquence du signal électrique appliqué au vibrateur piézoélectrique est égale à sa fréquence de vibration naturelle FR, l'énergie élastique duSphère piézoélectrique du matériau PZTest le plus grand et la résonance se produit. De plus, il a également des fréquences critiques importantes telles que la fréquence anti-résonante FA, la fréquence de résonance des séries FS, la fréquence de résonance parallèle FP, la fréquence d'impédance minimale FM, la fréquence d'impédance maximale FN. L1 est l'inductance dynamique du vibrateur piézoélectrique, C0 et C1 sont une capacité statique et une capacité dynamique, respectivement, et R1 est une résistance dynamique. L1, R1 et C1 sont liés à la masse, au coefficient de frottement interne et à la constante élastique du vibrateur piézoélectrique, respectivement, et ne sont pas des quantités électriques, mais sont simulées comme des quantités électriques pour la commodité de la manipulation. Le seul C0 dans le modèle est la quantité électrique. Les constantes élastiques, piézoélectriques et diélectriques du matériau du vibrateur piézoélectrique peuvent être déterminées en mesurant la taille de l'ensemble du vibrateur piézoélectrique, la fréquence de résonance de la série, la densité du matériau et la capacité.
