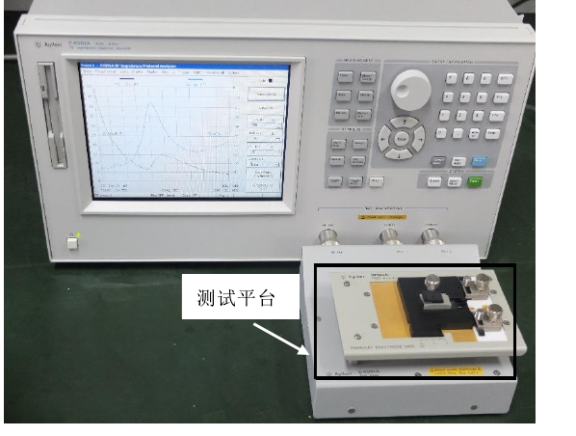

Le type L-3 préparécomposite de céramique piézoélectriquea été testé à l'aide de l'analyseur d'impédance / matériau Agllent E499LA RF fabriqué par Agilent. Par rapport aux analyseurs de réseaux traditionnels, l'analyseur d'impédance de fréquence / matériau a une large plage de mesure. La plage de fréquences mesurable est de 3 MHz à 3 GHz (la précision de mesure est de 1 MHz); L'impédance est testée à 50 par rapport à l'analyseur de réseau. La précision de mesure est élevée lorsque la valeur d'impédance du matériau de test s'écarte de 50. La précision de mesure sera pire; L'analyseur d'impédance / matériau Agilent E499LA RF peut mesurer l'impédance de dispositifs non 50.
On peut voir à partir des résultats des tests que la série et les fréquences de résonance parallèle du type L-3PZT Disc Piezoelectric Céramiquesont 45,968 MHz et 60,253 MHz; La fréquence centrale est de 53 MHz, et le facteur de cohérence électromécanique K est de 0,6842.compressée avec une céramique piézoélectrique monophasée PZT-SH, son coefficient de coïncidence électromécanique est augmenté de 33,3% par rapport à la pression monophasée. Les propriétés piézoélectriques de la céramique électrique ont été considérablement amélioré.
Utilisation de PZT -Transducteur piézoélectriquequi ont été polarisés, en utilisant la méthode de coupe et de remplissage, le matériau PZT est à son poteau. Une période de 36,52 um, dans laquelle la largeur de fente est de 24,14 um. Enfin obtenu la phase de céramique piézoélectrique. L'oreille de fraction de volume de matériau est de 35,84% du matériau composite piézoélectrique de type L-3.
Le type 1-3 préparéscanner de tube piézoélectriqueest lentement solidifié par une température lente et une condition sans vide, de sorte qu'elle est bien liée à la phase piézoélectrique. Les performances du composite piézoélectrique de type L-3 préparé ont été testées par Agilent E499LA RF Impédance / Material Analyzer. La série et les fréquences de résonance parallèle du composite piézoélectrique étaient respectivement de 45,968 MHz et 60,253 MHz. La fréquence centrale est de FC est d'environ 53 MHz et le coefficient de coïncidence électromécanique K est de 0,6842. Par rapport à la céramique piézoélectrique monophasée PZT - SH, le coefficient de coïncidence électromécanique est augmenté de 33,3% par rapport à la pression en céramique piézoélectrique monophasée. Les performances électriques ont été considérablement améliorées.
Enfin, WA Smith a établi le modèle du matériau composite 1-3, il est conclu que le coefficient de coïncidence électromécanique du mode d'épaisseur du transducteur ultrasonore piézoélectrique de type 1-3 se situe entre 30% et 80% de la fraction de volume de phase piézoélectrique. La tendance du changement est lente et lorsque la fraction volumique varie entre 60% et 80%, le coefficient de coïncidence électromécanique du composite piézoélectrique de type L-3 est presque deux fois celle de la céramique piézoélectrique monophasée; Pour les mêmes composites piézoélectriques de type polymère, tant que la fraction volumique du matériau piézoélectrique fonctionnel est généralement la même, quelle que soit la façon dont les colonnes sont disposées dans le polymère, la forme transversale de la colonne est relativement constante. Et la constante diélectrique deélément de céramique piézoélectriqueaugmente avec l'augmentation de la fraction volumique de la phase de céramique piézoélectrique, qui augmente considérablement linéairement; Étant donné que le matériau en céramique piézoélectrique a généralement une densité plus élevée que la phase non piezoélectrique (généralement un polymère).
La densité du matériau est de sorte que la fraction volumique du matériau piézoélectrique augmente, la proportion du matériau de phase non piezoélectrique dans le matériau composite deviendra de plus en plus petite, formant ainsi le matériau composite piézoélectrique de type L-3. La densité augmentera également considérablement la tendance; Avec l'augmentation de la fraction volumique des matériaux de phase piézoélectrique, la vitesse sonore du type L-3capteur piézoélectrique acoustiqueaugmente également essentiellement; Cependant, sa tendance de croissance est essentiellement divisée en trois segments, dont la pression est réduite avec une fraction de faible volume. Lorsque la fraction volumique du matériau de phase électrique augmente, la vitesse du son augmente rapidement; Lorsque la fraction volumique de la phase piézoélectrique est comprise entre 30% et 80%, la vitesse du son augmente considérablement linéairement; Lorsque la fraction volumique dépasse 80%, la tendance de croissance recommence à augmenter.
La cause de ce phénomène, à mesure que la fraction volumique augmente, qui doit être surmontée à partir de charges de masse plus grandes. La vitesse du son commence également à augmenter, mais en raison de l'action du polymère, elle commence ensuite à tomber et commence enfin à augmenter. Et l'effet du rapport d'aspect de la phase piézoélectrique et le rapport d'aspect sur le matériau composite du composite L-3 sont étudiés. Le rapport longueur / largeur de la section transversale de l'oscillateur transducteur piézoélectrique est de type L, c'est-à-dire que lorsque la section transversale est carrée, la constante de pression hydrostatique et la valeur de sensibilité à la pression hydrostatique sont idéales. Afin d'assurer un bon mode de vibration d'épaisseur du matériau composite piézoélectrique de type L-3, l'interférence du mode de vibration (comme le mode de vibration) au mode de vibration d'épaisseur est supprimée autant que possible pour assurer la directivité de celle-ci. Son rapport d'aspect doit être inférieur à Ly de type L.
