Structure du transducteur à ultrasons piézoélectriques

Latransducteur à ultrasonsest un bon dispositif de conversion électrique qui peut convertir l'énergie acoustique de surface et l'énergie électrique. a été développé avec succès en serrant deux plaques en acier. Bien que le transducteur ait été développé en un réseau de lignes d'élément multi-vibration, une matrice carrée, un réseau convexe en fonction du nombre d'éléments de vibration. Répartie phase de caractéristiques du faisceau sonore a également évolué à partir de l'original Type non focalisant à la focalisation électronique unidimensionnelle et bidimensionnelle et au foyer acoustique, la forme s'est également transformée en une variété de transducteurs géométriques, mais la structure de l'unité de base n'a pas beaucoup changé. La figure montre la structure de la basecapteur de tube piézoélectrique, on peut voir que la partie de base du transducteur à ultrasons est composée.

(2) couche et support de correspondance acoustique

La correspondance peut être divisée en un réseau de correspondance électrique, une couche de correspondance acoustique et une correspondance d'impédance. Le but est d'augmenter la puissance de sortie du transducteur, et l'impédance équivalente à l'intérieur et à l'extérieur est nécessaire pour être aussi proche que possible ou égal à l'énergie de réduction de l'énergie Perte due à un décalage dans le processus de propagation. Dans la transmissionélément de disque piézoélectriqueEn raison de l'impédance d'entrée, pas aussi élevé que le transducteur de réception, afin de transmettre autant d'énergie ultrasonique que possible dans le tissu, l'électricité est nécessaire à la correspondance du réseau d'impédance.

Dans le réseau de correspondance électrique, en supposant que l'impédance du transducteur est le gaz et l'impédance électrique de la source est le gaz, le rapport des transformateurs primaires peut être exprimé en fonction du rapport entre le primaire et le secondaire du transformateur, et leCapteur piézoélectrique des matériaux P5A.La capacité équivalente Co est obtenue en trouvant la capacité qui correspond au circuit de réglage, qui peut être exprimée comme une fréquence de résonance de circuit correspondant au milieu du transducteur. Il est connu que la fréquence cardiaque est connue. Dans le circuit de réglage RLC, une inductance correspondante appropriée peut être déterminée par calcul.

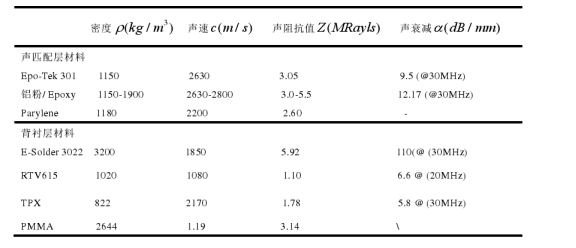

La couche de correspondance d'impédance acoustique est également connue sous le nom de matériau ou de couche protectrice du transducteur, qui est conçue pour réduire la perte de réflexion d'énergie acoustique. Il y a une grande différence dans l'impédance acoustique entre lecristal annulaire piézoélectriqueLe matériau et le matériau de charge, afin d'améliorer la transmission des ondes sonores entre la tranche piézoélectrique et la charge (tissu, eau ou lentille acoustique). et les caractéristiques de l'atténuation acoustique, l'amélioration de la sensibilité et de la bande passante du transducteur est d'une grande aide. Il s'agit de la couche de correspondance acoustique commune et de l'acoustique du matériel de support.

(3) Autres structures: fils et boîtier

Un fil est un support qui recueille un matériau piézoélectrique pour générer une charge électrique et effectuer des signaux électriques. L'impédance électrique est souvent également adaptée électriquement comme ungénérateur de disques piézoélectriquesMatériel. Par conséquent, la conductivité du matériau a des caractéristiques électriques a certaines exigences. Le boîtier externe agit comme un membre structurel du transducteur et détermine généralement la taille du transducteur final. Par conséquent, le logement est souvent sélectionné en fonction des différentes exigences de demande. Dans certaines applications spéciales, il est souvent nécessaire de concevoir la structure mécanique en fonction des exigences de l'application. De plus, le boîtier externe protège également les composants internes. Le rôle de la conception n'est pas seulement la conception de la structure de forme, mais aussi les caractéristiques du matériau.
