PS10000K089
Piezohannas
PS10000K089
Sphères de céramique PZT à haute sensibilité pour le transducteur
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce ultrasonique avec une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.

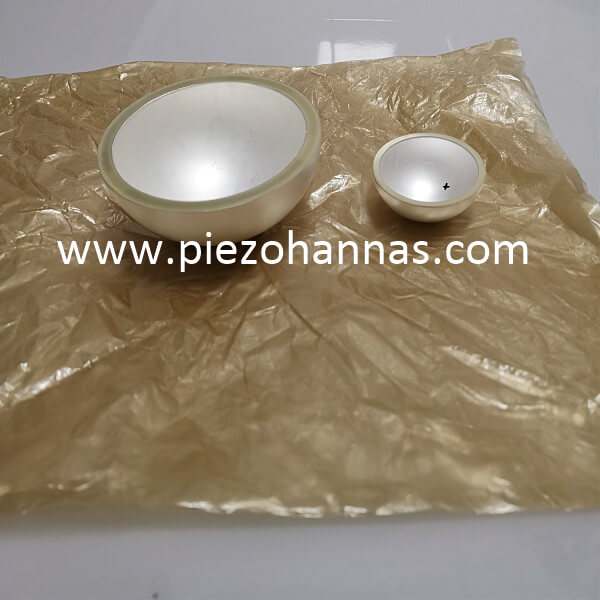

Dimension de l'hémisphère piézo:
Sphère sphérique pzt
10 mm OD
1 mm d'épaisseur de paroi
Trou de 3 mm
Matériau PZT51
Capacité 5000pf
TG: 2%
Fréquence: 160 kHz
KP: 33%
Diamètre: 5 - 40 mm
Épaisseur de paroi: 0,5 - 3 mm
Calibre: 5 - 8 mm
Rayon maximum: env. 50 mm
Spécifications sphériques |
Dimension externe（MM） | Technologique paramètres | ||||||
diameter | calibre ouvert
| Mur épaisseur | fkhz
| Krot
| P-33
| P-52
| P-81
| |
SΦ5 | Sφ5 | Φ1.5 | 0.5 | 320 | 0.4 | 1.8 | 3.5 | |
SΦ10 | SΦ10 | Φ3 | 0.8 | 160 | 0.4 | 4.7 | 8.8 | |
SΦ15 | SΦ15 | Φ4 | 1 | 113 | 0.4 | 9.2 | 17.3 | |
SΦ20 | SΦ20 | Φ5 | 1 ~ 1,5 | 77 | 0.4 | 17 | 32.0 | |
SΦ25 | SΦ25 | Φ5 | 1 ~ 1,5 | 61 | 0.4 | 17.4 | 32.8 | |
SΦ30 | SΦ30 | Φ6 | 1,5 ~ 3 | 50 | 0.4 | 23.5 | 44.3 | |
SΦ40 | SΦ40 | Φ7 | 2 ~ 4 | 38 | 0.4 | 34.3 | 64.6 | |
SΦ50 | SΦ50 | Φ8 | 2 ~ 4 | 30 | 0.4 | 54.8 | 103.2 | |
SR12.5 | SR12.5 | Φ3.5 | 2 ~ 5 | 83 | 6.2 | 3.7 | ||
SR25 | SR25 | Φ8 | 2 ~ 5 | 26.2 | 15.6 | |||
SR37.5 | SR37.5 | Φ10 | 2 ~ 5 | 17.7 | ||||
SR50 | SR50 | Φ12 | 3 ~ 6 | 25.5 | ||||
Matériaux Soft \"PZT:
\"Soft \" MATÉRIAUX PZT | Le type de matériau doux | ||||||||
Propriétés | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante diélectrique | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Facteur de couplage | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coefficient piézoélectrique | d31 | 10-12m / V | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
d33 | 10-12m / V | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM / N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM / N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coefficients de fréquence | NP | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
NT | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coefficient de conformité élastique | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Facteur de qualité machanique | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Facteur de perte diélectrique | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Température de Curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Module d'Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Rapport empoisonné | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Application hydrophone sous-marine:
Le Soundtrap peut enregistrer les signaux de UP à quatre Hydrophones connectés via les quatre bouchons humides sur la base de l'enregistreur. Les hydrophones sont le type pré-amplifié, et peut être sur des câbles longs pour permettre l'espacement des réseaux de plusieurs mètres. Des hydrophones appropriés peuvent être spécifiés avec diverses options de gain et de bande passante.
