Quelle est la fréquence de résonance du tube de céramique piézoélectrique ultrasonique?

1, Fréquence de résonance de la céramique piézoélectrique ultrasonique
La fréquence de résonance du transducteur en céramique piézoélectrique ultrasonique est liée à l'épaisseur de la céramique piézotique. Une fois la céramique piézoélectrique installée dans le dispositif à ultrasons, la fréquence de résonance de la céramique piézotique diminuera. Les paramètres spécifiques doivent être analysés.

2. Fréquence résonnante detube en céramique piézoélectrique

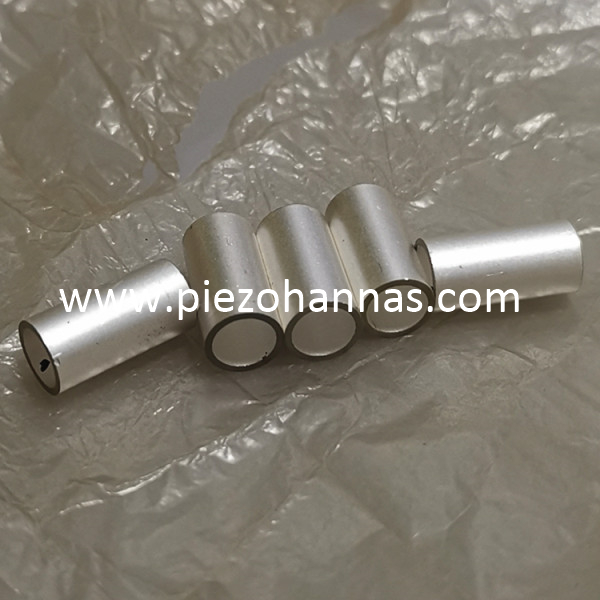

La céramique piézoélectrique tubulaire a au moins deux fréquences de résonance, ce sont des fréquences de résonance axiales et radiales, dont les fréquences de résonance radiales sont liées au diamètre extérieur, à l'épaisseur de la paroi, etc. La fréquence de résonance dans la direction axiale (c'est-à-dire la direction) peut être estimée par La formule suivante:
Où: N: La constante de fréquence dans le sens d'épaisseur dépend du matériau. Pour plus de détails, en voyant le tableau des paramètres du matériau, OD: diamètre extérieur [mm], ID: diamètre intérieur [mm], la valeur calculée est une valeur d'estimation.
Par exemple: N40transducteur de tube piézoélectriqueOD39-ID32-TH13, la fréquence de résonance axiale est calculée à environ 550 kHz.

La puce en céramique piézoélectrique ultrasonique utilisée pour la production d'énergie peut générer une puissance de 40-50W / cm2 à la fréquence de résonance, et le matériau à haute puissance généré par la puce en céramique piézoélectrique à ultrasoélectrique à la fréquence de résonance est un matériau P81.

1. Comment juger les électrodes positives et négatives de la céramique piézoélectrique avec un multimètre? Et sont-ils fixes?


   Utilisez un multimètre pour juger les électrodes positives et négatives de la céramique piézoélectrique comme suit:
   Entraîner les deux fils sur les deux pôles ducylindre en céramique piézo, puis connectez les fils aux deux sondes du multimètre et utilisez le bloc actuel du multimètre. Certains outils isolants, tels qu'une pointe en caoutchouc crayon, qui ont été utilisés pour appuyer légèrement sur la céramique piézoélectrique pour voir la direction du pointeur sur le multimètre. Si le pointeur se balance vers la droite, cela signifie que l'extrémité connectée au stylet rouge est positive, tandis que l'extrémité noire du stylet est positive.


   Les électrodes positives et négatives d'une céramique piézoélectrique ne sont pas fixes, car les charges positives et négatives dans la céramique piézoélectrique peuvent être séparées quels que soient les ions. C'est pourquoi nous sommes arrivés à cette conclusion.





2. Qu'est-ce qu'un relais en céramique piézoélectrique?


   Les relais en céramique piézo sont essentiellement des relais et qui appartiennent toujours à la catégorie des relais. Plus précisément, la déformation de charge de la céramique piézoélectrique est utilisée pour pousser l'anche pour se déplacer avec les contacts, atteignant ainsi l'objectif désireux. Ses principaux avantages sont une structure simple, une faible consommation d'énergie et une grande impédance interne. Par conséquent, il peut être utilisé comme élément de contrôle d'un dispositif de communication.
