Quel est l'oscillateur en céramique piézoélectrique

Une céramique piézoélectrique est un corps résonnant, et lorsqu'il est utilisé comme élément piézoélectrique, il est appelé vibrateur piézoélectrique ou vibrateur en céramique piézoélectrique. Avec les caractéristiques de résonance, de nombreux appareils peuvent être fabriqués, tels que des filtres, des transformateurs en céramique piézoélectrique, etc.Paramètres de performance de la céramique piézoélectriqueL'oscillateur, y compris le coefficient de couplage électromécanique, sont des paramètres reflétant la relation de conversion entre l'énergie mécanique en céramique piézoélectrique et l'énergie électrique. Il est défini comme le rapport de la densité d'énergie d'interaction électromécanique (également appelée densité d'énergie piézoélectrique) à la moyenne géométrique de la densité d'énergie élastique et de la densité d'énergie diélectrique. Le coefficient de couplage électromécanique est non seulement lié aux performances du matériau piézoélectrique, mais également lié à la géométrie et au mode de vibration du vibrateur piézoélectrique. Par conséquent, les coefficients de couplage électromécaniques correspondent aux vibrateurs de différentes formes et modes de vibration sont différents.

Le facteur de qualité mécanique est la perte mécanique duPZT5 Material Piezo Ceramicsoscillateur. C'est l'un des paramètres importants pour mesurer les performances du matériau en céramique piézoélectrique. La constante de fréquence n est le produit de la fréquence résonante de l'oscillateur en céramique piézoélectrique et la dimension le long de la direction de vibration est constante. Cette constante est appelée constante de fréquence. La constante de fréquence n'est liée qu'à la nature du matériau et au mode de vibration. La capacité statique du condensateur électrostatique C0 reflète principalement la constante diélectrique du matériau piézoélectrique. La taille de la capacité statique C0 est non seulement liée aux performances du matériau en céramique piézoélectrique, mais également liée à la géométrie du vibrateur. Dans la conception du filtre, il affecte directement le niveau d'impédance du filtre.

Bande passante relative

La bande passante relative dumatériau en céramique piézoLe vibrateur est la différence entre la fréquence de résonance parallèle et la fréquence de résonance série divisée par la fréquence de résonance série.

Sa taille est liée à la formulation du matériau, du processus de fabrication et du mode de vibration. La perte diélectrique et le facteur de qualité électrique sont les pertes diélectriques causées par le chauffage duPZT Céramique piézoélectriquesous un champ électrique alterné. La perte diélectrique consiste en une perte de polarisation et une perte diélectrique. La perte diélectrique est généralement exprimée par l'angle de perte. Il existe deux circuits équivalents et méthodes de calcul: circuit équivalent série et circuit équivalent parallèle.

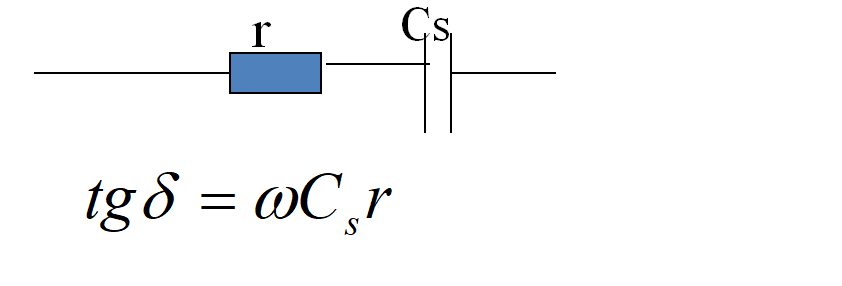

(1) circuit équivalent en série

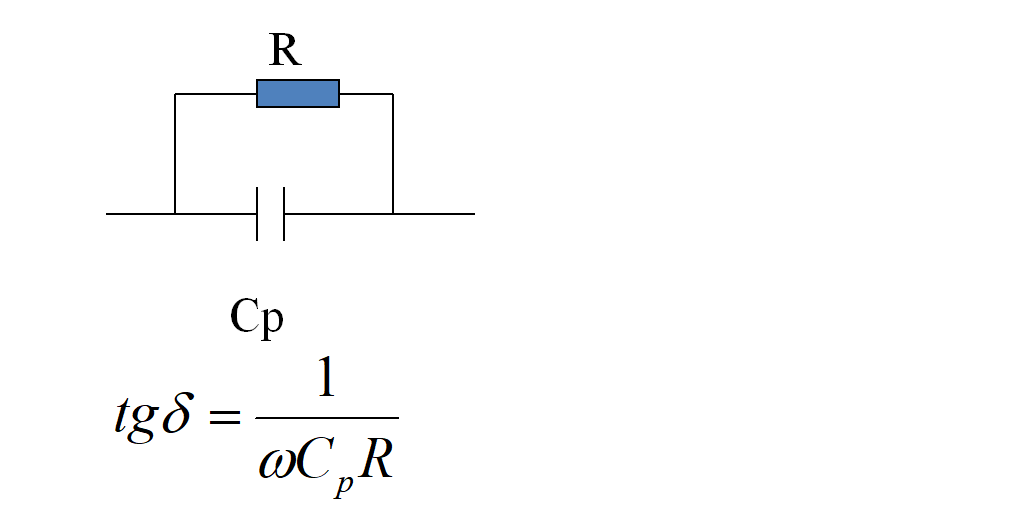

CP et R sont la capacité statique et la résistance à la perte du circuit équivalent parallèle, respectivement. Le réciproque de la perte diélectrique tangente 1 / tan δ est appelée facteur de qualité électrique QE deCéramique piézotique.
