Qu'est-ce que le transducteur de pression piézoélectrique

Qu'est-ce que le transducteur de pression piézoélectrique

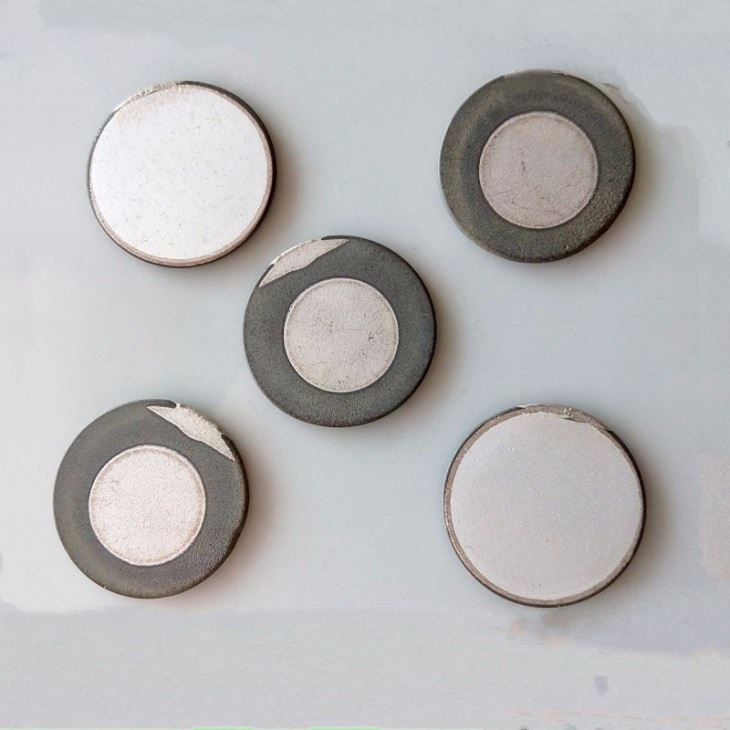

Si deux plaques en céramique piézo-piéante allongée de la même épaisseur et de la même polarisation sont liées ensemble, la vibration de flexion deTransducteur de plaque ultrasoniquePeut se produire lorsque l'un des deux est étiré et que l'autre est raccourci en appliquant un champ électrique passionnant. Comme le montre la figure 3A, les deux plaquettes en céramique sont liées sont polarisées dans la direction opposée et connectées en série à l'alimentation. La figure 3b montre la connexion parallèle de deuxcapteur électrique à anneau piézoavec la même direction de polarisation. Dans les deux feuilles d'adhésif en céramique, un seul des champs électriques est ravi de générer des vibrations de flexion. De même, la liaison de deux feuilles de céramique piézoélectrique à une feuille en métaux minces ou la liaison d'une feuille de céramique à une feuille de métaux mince peut également générer des vibrations de flexion.

La relation entre la fréquence de résonance FR du mode de vibration de flexion d'épaisseur et la longueur L de la feuille et l'épaisseur totale t de la feuille adhésive est celle où n lt est une constante de fréquence. Mode de vibration d'épaisseur decapteur de sphère piézoconvient à la plage de fréquences de 500 Hz à 100 kHz. La taille de ce type de vibrateur est généralement (k est la largeur de la pièce en céramique). La caractéristique du mode de vibration de cisaillement d'épaisseur est que la surface de l'électrode est parallèle à la direction de polarisation. Sous l'action du champ électrique alternant, la céramique piézotique génère la vibration de cisaillement dans la direction de l'épaisseur. Le mode de cisaillement d'épaisseur detransducteur piézo à haute températureest relativement facile à être excité et est principalement utilisé dans la plage de fréquences haute de 10 à 60 kHz, et ne sera pas décrit ici en détail. Dans le compteur de distance à ultrasons, le transducteur piézoélectrique émet des ondes ultrasoniques, et l'amplitude des vibrations du transducteur doit être grande. Par conséquent, il est préférable d'adopter un mode de vibration de flexionPiezo Bimorph pour acoustique complète. Dans le même temps, puisque l'impédance acoustique de l'air est extrêmement faible, il est impossible pour un matériau piézoélectrique typique d'atteindre l'impédance qui lui est, et donc il doit également être réalisé au moyen d'une couche de transition.

Il a été constaté que la feuille de céramique piézoélectrique et la feuille de métaux minces sont collées ensemble. En utilisant la céramique piézoélectrique comme source d'excitation, un mode de vibration de flexion peut être généré, une plus grande amplitude est obtenue et l'impédance acoustique de HIFU PIEZO pour le dispositif Theary est plus petite et l'impédance acoustique avec l'air peut être obtenue. . Cet article est l'utilisation de la feuille de céramique et de la structure liée à la feuille en métaux minces, son schéma diagramme illustré sur la figure 4. La feuille de métaux mince peut également agir comme un film de protection, qui protège la céramique et les électrodes piézoélectriques, empêchant l'usure et les dommages . Son matériau peut utiliser un alliage de titane de chrome nickel à haute stabilité. Étant donné que la feuille de métaux est plus mince, la vitesse de transmission réciproque de la pression acoustique est plus grande, donc la feuille de métaux est conçue pour être très mince, généralement environ 0,1 mm.
