PT1000K0122
Piezohannas
PT1000K0122
PZT43 MATÉRIAUX PIEZOELLECTRIQUE CÉRAMIQUE PRIX DE CYLINDRE POUR LE TRANSDER
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une forte force technologique. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Cylindre en céramique piézoélectrique Description:
Matériel: PZT43
Diamètre extérieur: 25,4 mm
Diamètre intérieur: 22,4 mm
Hauteur: 25,4 mm
Électrodes: Argent tiré complet - surfaces à l'intérieur et à l'extérieur
Polarité: Positif (+) à l'intérieur, négatif () à l'extérieur
FS (HZ): 41400
FP (HZ): 42350
Capacité (PF): 15310
Application du transducteur hydrophone:
L'hydrophone est fabriqué avec un cylindre en céramique piézoélectrique. L'élément Piezo offre une sensibilité de réception de -202,5 dB sur une large bande passante de travail de 1 Hz - 100 kHz. Les hydrophones sont conçus spécifiquement pour maintenir la précision avec de grands changements de température et de pression qui sont communs aux applications océaniques profondes. Il offre un facteur de forme remarquablement compact par rapport à d'autres hydrophones qui est idéal pour les systèmes dans lesquels l'espace est limité. Les points de montage, les connecteurs et autres paramètres peuvent tous être personnalisés.
Diamètre: 5,0 - 100 mm
Épaisseur de paroi: 1 - 10 mm
Hauteur: 2,5 - 50 mm
Matériau PZT doux:
\"Soft \" MATÉRIAUX PZT | Le type de matériau doux | ||||||||
Propriétés | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante diélectrique | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Facteur de couplage | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coefficient piézoélectrique | d31 | 10-12m / V | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
d33 | 10-12m / V | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM / N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM / N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coefficients de fréquence | NP | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
NT | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coefficient de conformité élastique | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Facteur de qualité machanique | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Facteur de perte diélectrique | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Température de Curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Module d'Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Rapport empoisonné | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||

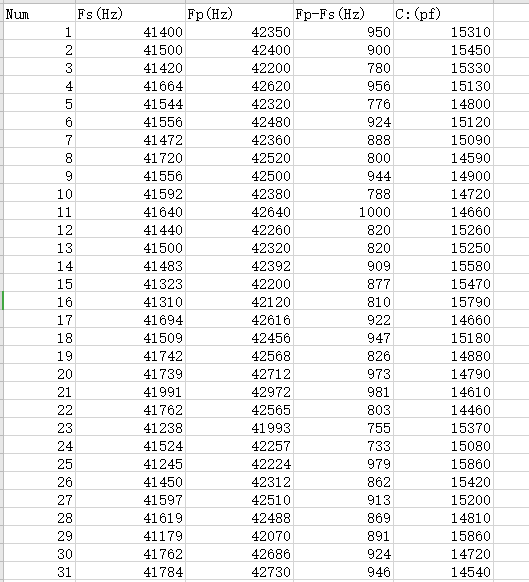

Rapport de test de 25.4 * ID22.4 * Tube 25,4 mm
Images d'application:
