Plate-forme de simulation de champ sonore du traitement HIFU

Modèle de calcul du champ sonore à un seul gain

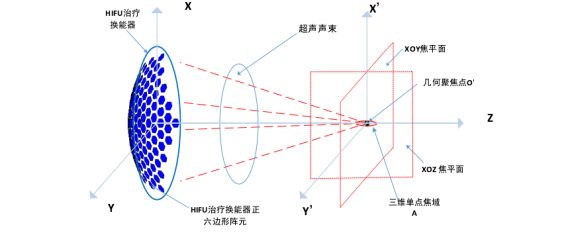

Dans la conception structurelle du cristal piézoélectrique HIFU ultrasonique, la méthode de calcul approximative du champ sonore peut rapidement prédire le champ sonore de la sonde, en particulier pour les points d'observation situés au champ lointain; En plus de la méthode des calculs d'éléments finis précis et complexes, la méthode de calcul approximative du champ sonore peut permettre aux chercheurs d'observer plus clairement la clé pour affecter la distribution du champ sonore. Qui sont très utiles pour la sonde de conception. Loin du son de champ pour l'excitation du signal sinusoïdal. L'analyse est une méthode de calcul approximative couramment utilisée. Il s'agit d'une solution numérique pour approximer la pression saine d'une fréquence de résonance HIFU piézoélectrique dans le champ lointain. Cette méthode est également la base théorique de l'établissement du modèle de calcul du champ sonore. La partie sera décrite en détail ci-dessous. Le principe de résolution de la loi. L'image montre le modèle de champ sonore spatial d'un seul élément.

Tout d'abord, introduisez les contraintes du piézo axé sur la haute intensité,

(1) Le point d'observation se trouve au point d'espace de champ lointain de la source sonore S;
(2) La source sonore S est un élément de tableau planaire dont le mode de vibration principal est parallèle à la direction positive de l'axe z;
(3) Le signal d'excitation de l'élément de tableau est un signal sinusoïdal à une seule fréquence;
(4) Le champ sonore de la source sonore plane est équivalent au résultat du champ sonore de son panneau de surface;
(5) Le milieu de transmission du haut-parleur du transducteur HIFU PIEZO est un guide d'onde uniforme infiniment grand avec des caractéristiques d'atténuation acoustique.
