PS1000K0123
Piezohannas
PS1000K0123

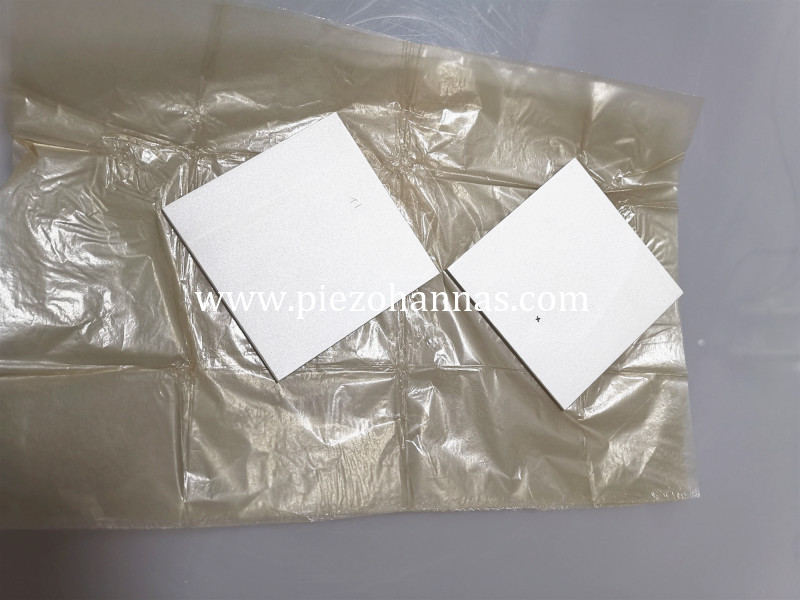

Plazoceramique Transducteur ultrasonique PZT4D pour transducteurs de puissance
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et de quelques autres composants ayant une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
La gamme de plaque / bande piézocéramique:
Longueur: 1mm-200 mm
Largeur: 1mm-200 mm
Hauteur: 0,1 mm-30 mm
Choix de métallisation (argent, nickel, or et autres sur demande)
Large choix de formulations PZT
Matériau PZT dur
Une puissance élevée ou \"dure \" peut résister à des niveaux élevés d'excitation électrique et de contrainte mécanique. Ces matériaux sont adaptés aux générateurs et transducteurs à haute tension ou à haute puissance.
Série PZT-4
Cette gamme de matériaux est parfaitement adaptée au nettoyage à ultrasons, au sonar et à d'autres applications de rayonnement acoustique haute puissance. Ces matériaux sont désignés sous forme de matériaux de type PZT-4 et sont capables de produire de grandes amplitudes d'entraînement mécanique tout en maintenant de faibles pertes mécaniques et diélectriques. De plus, il peut être utilisé dans des conditions à la fois constantes et répétitives.
Série PZT-8
Cette gamme de matériaux est utilisée dans des applications à haute puissance, même si son niveau d'activité piézoélectrique est légèrement inférieur aux types de séries PZT-4. Avec un facteur de qualité mécanique extrêmement élevé et un facteur de perte extrêmement faible, les matériaux de la série PZT-8 ont la capacité de gestion de puissance ultime.
P-41 | est égal à pzt-4d hard pzt. Il est conçu pour une constante diélectrique plus élevée, un Q M élevé, un champ coercitif élevé, un couplage élevé et une rigidité élevée nécessitaient des transducteurs à haute puissance à haute puissance, etc. |
P-42 | Est un PZT dur modifié, constante diélectrique plus élevée de P-41. |
P-43 / PZT-4D | est un pzt dur modifié. Il est développé pour une constante diélectrique plus élevée, élevée Le couplage et la rigidité élevée ont nécessité une puissance élevée élevée, etc. Transducteurs |
P-82 | Est égal à PZT-8, PZT dur pour un facteur de qualité mécanique plus élevé, une perte diélectrique plus faible requise et une capacité de gestion de puissance beaucoup plus élevée, etc. Transducers. |
PCRN-4 | est un PZT modifié dédié à une conduite élevée à grande puissance, etc. Double fonction du récepteur et transducteur transmitant. |
PBAS-4 | est un PZT dur modifié développé pour une constante diélectrique extrêmement élevée, Q M élevé, Une rigidité élevée et un faible facteur de dissipation nécessitaient des transducteurs à haute fréquence, etc. |
Tailles et tolérances nominales
Géométrie | Taille (mm) | Tolérance |
Disques | Diamètre: 3 à 200 |
Tolérance selon la norme industrielle des éléments piézoélectriques. |
Épaisseur: 0,2-25 | ||
Tubes | Longueur: 1-100 | |
OD: 6-180 | ||
IDENTIFIANT: 5-150 | ||
Mur: 0,5-15 | ||
Assiettes | Longueur: 1-200 | |
Largeur: 1-200 | ||
Épaisseur: 0,2-25 | ||
Sphère | OD: 6-160 | |
IDENTIFIANT: 4-150 | ||
Mur: 1-10 | ||
Anneaux | OD: 3-180 | |
IDENTIFIANT: 1-150 | ||
Épaisseur : 0,2-25 | ||
Pour toutes les tailles | Platitude | ± 0.03 |
Concentricité | ± 0.10 | |
Perpendicularité | ± 0.10 | |
Parallélisme | ± 0.05 |
Tolérances électriques nominales
Propriétés piézoélectriques | ± 5% |
Constante diélectrique relative | ± 15% |
