PS1000K0138
Piezohannas
PS1000K0138
Plaque en céramique piézoélectrique multicouche pour compteur de niveau
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et de quelques autres composants ayant une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Dimension de la plaque piézocéramique:
Dimensions: 14.8x14.8x2,6 mm
Nombre de couches: 17
Perte diélectrique tg δ: 2,10%
Capacité statique CS: 500NF ± 20%
D33: 6200
La gamme de plaque / bande piézocéramique:
Longueur: 1mm-200 mm
Largeur: 1mm-200 mm
Hauteur: 0,1 mm-30 mm
Choix de métallisation (argent, nickel, or et autres sur demande)
Large choix de formulations PZT
Principe du réglage du niveau du niveau de la fourche:
Le compteur de niveau de la fourche de réglage fonctionne en vibrant la fourche de réglage à une certaine fréquence de résonance à travers une paire de cristaux de céramique piézoélectrique montés sur la base de la fourche de réglage. Lorsque la fourche de réglage est en contact avec le milieu de mesure, la fréquence et l'amplitude de la fourche de réglage changent. Ces changements sont détectés par le circuit intelligent, traités et convertis en signal de commutation.
Avantages de la céramique piézoélectrique multicouche dans le compteur de niveau de la fourche de réglage:
Tailles et tolérances nominales
Géométrie | Taille (mm) | Tolérance |
Disques | Diamètre: 3 à 200 |
Tolérance selon la norme industrielle des éléments piézoélectriques. |
Épaisseur: 0,2-25 | ||
Tubes | Longueur: 1-100 | |
OD: 6-180 | ||
IDENTIFIANT: 5-150 | ||
Mur: 0,5-15 | ||
Assiettes | Longueur: 1-200 | |
Largeur: 1-200 | ||
Épaisseur: 0,2-25 | ||
Sphère | OD: 6-160 | |
IDENTIFIANT: 4-150 | ||
Mur: 1-10 | ||
Anneaux | OD: 3-180 | |
IDENTIFIANT: 1-150 | ||
Épaisseur : 0,2-25 | ||
Pour toutes les tailles | Platitude | ± 0.03 |
Concentricité | ± 0.10 | |
Perpendicularité | ± 0.10 | |
Parallélisme | ± 0.05 |

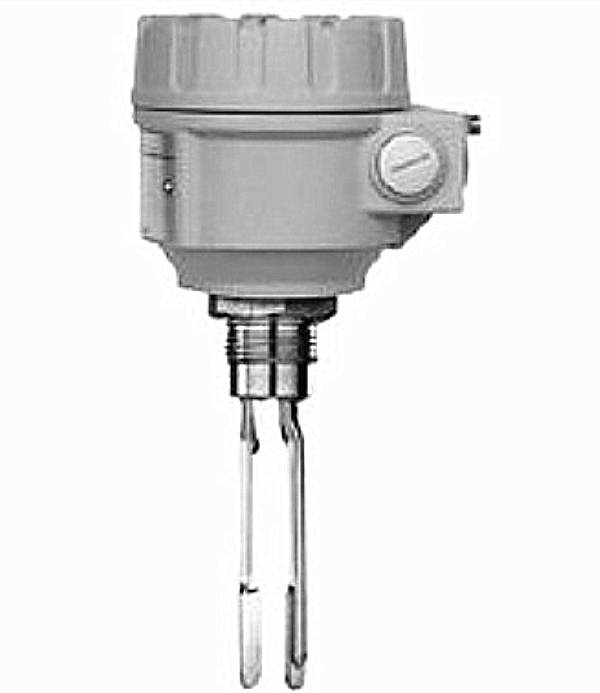

Image du compteur de niveau:
