Perte diélectrique et constante piézoélectrique de céramique piézoélectrique

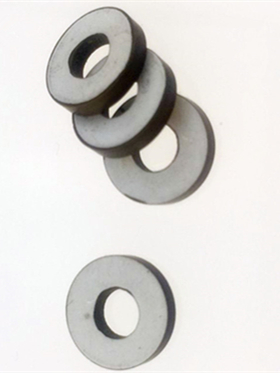

Composants de l'anneau piézo

Composants de l'anneau piézo

transducteur en céramique piézoélectrique

La perte diélectrique decéramique piézoélectriqueL'énergie est-elle perdue dans le diélectrique en raison de la relaxation et de la fuite de polarisation due au champ électrique. Lorsque le diélectrique est soumis à un champ électrique, il faut un certain temps pour absorber l'énergie du champ électrique et la polarisation peut atteindre sa valeur finale. Ce phénomène est la relaxation de la polarisation. La fuite de la perte diélectrique est une autre cause de perte diélectrique, en particulier sous un champ fort ou une température élevée, cette perte d'énergie deComposants de l'anneau piézoest consommé par la génération de chaleur. Habituellement, la perte diélectrique est représentée par la perte tangente tangente, qui représente le rapport de la puissance active à la puissance réactive du diélectrique, et est généralement égal à l'IR fractionnaire de l'énergie diélectrique consommée par le milieu et l'énergie morte fractionnaire qui Ne consomme pas d'énergie, c'est-à-dire tan & = IR / LC, généralement dans le diélectrique.

Il y a une résistance à la perte dans le frère pour représenter la consommation de cette partie de l'énergie électrique, et la résistance au champ électrique, la température et la fréquence du champ électrique sont liées, de sorte que la perte diélectrique decapteur de tube piézoélectriqueest également lié à la résistance au champ, à la température et à la fréquence du champ électrique. Plus la perte diélectrique générale est grande, la pire est la performance du matériau. En utilisant l'analyseur d'impédance HP 4294A AC, la perte à 1 kHz a été mesurée comme la perte diélectrique de l'échantillon. La constante diélectrique de l'échantillon a été mesurée à 1 kHz en utilisant l'analyseur d'impédance HP4294A AC. La constante diélectrique S33 a été calculée en fonction de la taille de l'échantillon selon la formule suivante: où t est l'épaisseur de l'échantillon et D est le diamètre de l'échantillon.

La constante piézoélectrique est un tenseur symétrique de troisième ordre, les anneaux piézo-rings en cristal sont une quantité physique macroscopique représentant la relation de couplage entre l'effet élastique et l'effet d'électrode d'un corps piézoélectrique. Pour les matériaux appartenant à la structure du groupe ponctuel 4 mm, il existe trois coefficients piézoélectriques, qui est D33, D15 et D31, et seule la valeur de A33 est généralement mesurée selon les conditions réelles. La méthode quasi-statique est généralement utilisée pour mesurer la méthode de charge de force et la méthode de tension. Le cristal piézoélectrique HIFU est plus couramment utilisé. Lorsque la pression est appliquée à l'échantillon change soudainement, la charge est générée sur les changements de l'échantillon et l'électricité générée Q est mesurée avec un compteur de courant d'errus. Si la pression appliquée est F, son principe de mesure consiste à appliquer une contrainte de vibration à basse fréquence (plusieurs Hertz à quelques centaines de Hertz) au transducteur en céramique piézoélectrique à mesurer et à l'échantillon standard du coefficient piézoélectrique connu, et à la surface de l'échantillon et à la surface de l'échantillon est nécessaire pour être plat. La charge piézoélectrique des deux échantillons est collectée et comparée, et le circuit est traité pour lire les 3 valeurs de l'échantillon à mesurer directement à partir du numérique, et la polarité de l'échantillon est également affichée.
