Mode de vibration du vibrateur de la céramique piézoélectrique

Les vibrateurs en céramique piézoélectrique ont une large gamme d'applications. Les transformateurs en céramique piézoélectrique et les filtres en céramique piézoélectrique sont traités ou combinés par des vibrateurs piézoélectriques d'une certaine manière. Les paramètres duTransducteur de céramique piézoélectriqueCela dépend en grande partie de la vibration des vibrateurs piézoélectriques. mode. Les modes de vibration du vibrateur sont divisés en: vibration télescopique, vibration de flexion, vibration de cisaillement et mode de vibration télescopique. Le mode de vibration d'étirement conventionnel du vibrateur en céramique piézoélectrique est divisé en un mode de vibration d'étirement longitudinal, un mode de vibration radial et un mode de vibration de direction d'épaisseur.

1. Mode de vibration de la longueur longue longueur longue

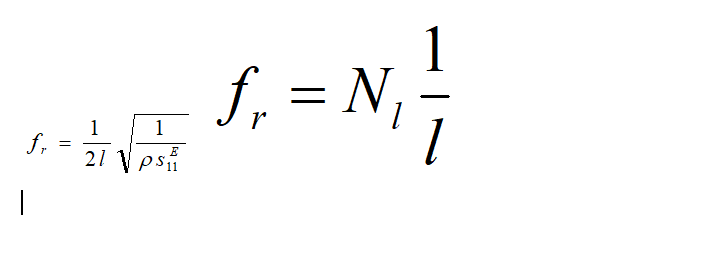

   La soi-disant morceau long mince signifie que la longueur L duParamètre de matériau PZTest beaucoup plus grand que la largeur w et l'épaisseur t, et la largeur w est beaucoup plus grande que l'épaisseur t. Les deux extrémités de la pièce en céramique sont dans un état de vibration libre mécanique. Sous l'action d'un champ électrique alternant appliqué, la mince pièce longue produit des vibrations d'étirement le long de la longueur. En raison de la vibration, la direction de vibration de chaque point de la feuille coïncide avec la direction de propagation, donc l'onde de vibration est une onde longitudinale, et l'amplitude du point central du film est nulle, et l'amplitude des deux extrémités est la le plus grand. Toute la longueur du film ne permet que les longueurs d'onde fondamentales et demi. La fréquence de résonance fondamentale est:

Mode de vibration radiale du disque mince.

Une fine tranche est une plaquette ayant un diamètre D qui est beaucoup plus grande que l'épaisseur t deTransducteur de l'anneau en céramique piézo. La vibration d'étirement le long de la direction du diamètre de la plaquette est appelée mode vibration radiale. La direction de polarisation est parallèle à la direction d'épaisseur et la direction de vibration est parallèle à la direction radiale de la tranche. La direction de vibration est cohérente avec la direction de propagation de l'onde, et l'onde de vibration est une onde longitudinale. L'amplitude du centre de la tranche est nul, qui est le nœud de l'onde, et le front d'onde est une surface cylindrique. Si la plaquette est divisée par une électrode en anneau, une vibration de dépassement d'ordre élevé se produira et sa fréquence de vibration est environ 2,8 fois plus élevée que celle de l'électrode entière. Vibrateurs en céramique piézoélectrique en utilisant ce mode de vibration de dépassement debague de transducteur piézoélectrique Peut être utilisé pour charger des filtres à fréquence plus élevés.

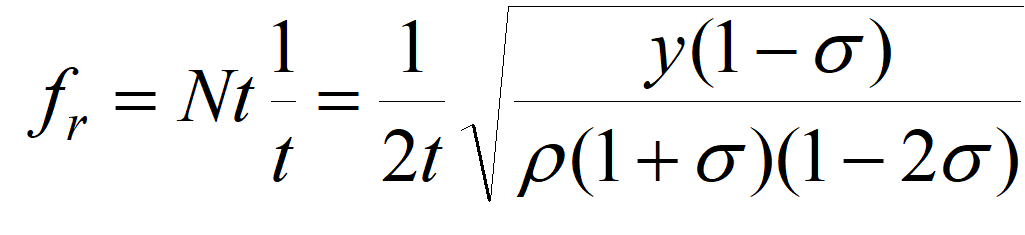

Mode de vibration d'épaisseur du disque

Ce mode de vibration nécessite un rapport du diamètre d de la tranche piézo-pieuse à l'épaisseur t. Ce mode de vibration convient à une plage de fréquences de 3 à 10 MHz et à une bande passante relative de 1 à 4%.
