Mode de vibration d'épaisseur du transformateur en céramique piézoélectrique (2)

Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2018-10-31 origine:Propulsé

enquête

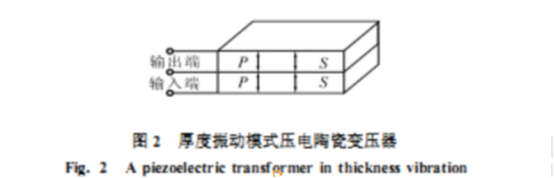

La direction de polarisation et la direction de vibration ducéramique piézoélectriquesont le long de la direction de l'épaisseur. Par conséquent, la partie d'entrée et de sortie du résonateur en céramique piézoélectrique du mode de vibration d'épaisseur piézoélectrique est des modes de vibration longitudinale, et le mode de vibration d'épaisseur du transformateur en céramique piézoélectrique appartient à un transformateur à basse tension avec un gain à faible tension.

Jihtujz5vpc2cc3f} l} djy9

Mode de vibration radiale Transformateur de céramique piézoélectrique

Il se compose de deux disques en céramique piézoélectrique polarisés dans la direction de l'épaisseur. Par conséquent, bien que les instructions de polarisation et d'excitation soient les mêmes que celles du mode d'épaisseur du transformateur en céramique piézoélectrique et du transformateur en céramique piézoélectrique en mode radial avecParamètre de matériau PZT.La direction de vibration est différente du transformateur piézoélectrique en mode d'épaisseur. La direction de vibration est le long du rayon de la tranche. Étant donné que la direction de vibration est perpendiculaire à la direction de polarisation, le transformateur en céramique piézoélectrique en mode radial appartient au transformateur de mode de vibration transversal. La plage de conversion de tension est entre le rosen entre un transformateur piézoélectrique et un transformateur piézoélectrique en mode d'épaisseur.

Un transformateur piézoélectrique de type rosen fonctionne dans un mode de vibration du troisième ordre. L'extrémité d'entrée duPZT Céramique piézoélectriqueLe transformateur est composé de deux morceaux de marmités en céramique piézoélectrique du même mode de vibration latérale et de l'extrémité de sortie, qui est située les deux céramiques piézoélectriques d'entrée. L'électrode de sortie est située au centre géométrique du transformateur. En sélectionnant le matériau et la géométrie des sections d'entrée et de sortie du transformateur, les trois composants du transformateur sont respectivement résonnés à l'état de résonance de la demi-longueur d'onde, de sorte que le centre géométrique est exactement le nœud de déplacement, et la ligne de connexion de sortie ne fait pas affecter le transformateur et l'état de vibration. L'impédance de sortie du transformateur en céramique piézoélectrique de type Rosen dans le mode de vibration du troisième ordre n'est qu'un quart de celle du transformateur en céramique piézoélectrique en mode de vibration conventionnel, afin qu'il puisse produire une puissance électrique plus élevée. Multicouche à haute puissanceultraso-céramique piézoélectriqueLes transformateurs sont conçus pour atteindre une miniaturisation et une puissance élevée des transformateurs en céramique piézoélectrique. En plus du développement et de l'utilisation de matériaux en céramique piézoélectrique à haute puissance, les experts japonais ont développé un transformateur en céramique piézoélectrique multicouche de haute puissance. Il s'agit en fait d'une superposition d'une pluralité de transformateurs en céramique piézoélectrique de type rosen. À l'extrémité primaire, c'est-à-dire l'extrémité d'entrée de la céramique piézoélectrique est polarisée le long de la direction d'épaisseur à l'extrémité secondaire, c'est-à-dire l'extrémité de sortie, la céramique piézoélectrique est le long de la direction de la longueur. Une caractéristique importante du transformateur en céramique piézoélectrique multicouche est que lorsque l'épaisseur du transformateur en céramique piézoélectrique est constante, le rapport de boost est proportionnel au nombre de couches du transformateur, et le transformateur est facile à être plat, en particulier adapté à ultra- Alimentation mince. Il existe des exigences d'assemblage de surface deMatériaux en céramique piézo.

Type de plaque circulaire de direction de polarisation unique transformateur en céramique piézoélectrique

Tous les transformateurs en céramique piézoélectrique mentionnés ci-dessus sont essentiellement composés de deux parties des pièces d'entrée et de sortie. LaDisque piézocéramique Disque piézoélectriqueParmi les pièces d'entrée et de sortie, ont des directions de polarisation différentes, même la même direction de polarisation, les pièces d'entrée et de sortie. La polarisation est également effectuée séparément. Pour les transformateurs en céramique piézoélectrique, avec différentes directions de polarisation à l'intersection des portions d'entrée et de sortie, la concentration de contrainte affecte les performances du transformateur piézoélectrique en raison de la différence dans les directions de polarisation. Afin d'éviter ce problème et d'améliorer la capacité de puissance du transformateur en céramique piézoélectrique, un transformateur en céramique piézoélectrique de type de plaque circulaire de direction de polarisation a été proposé.
