Méthode courante de HIFU pour les tests sur le terrain (2)

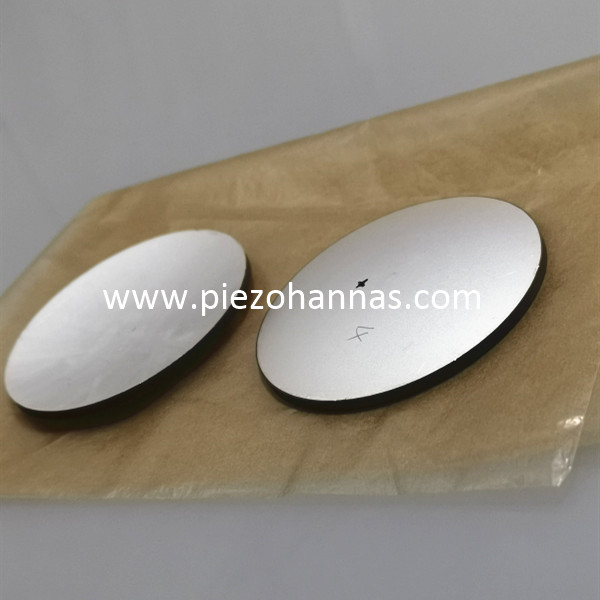

En raison de la complexité du champ sonore HIFU, il n'y a pas eu de méthode complètement idéale pour détecter complètement leCristal piézo hifuchamp sonore. Le système et l'hydrophone de l'équilibre des rayonnements améliorés ont été appliqués avec succès à la mesure du champ HIFU avec une intensité sonore de 5 kW / cm 2 et une puissance sonore de 500 W. Il est recommandé par China GB / T 19890-2005 \"acoustique Mesure des caractéristiques des caractéristiques du champ sonore et des champs sonores focalisés à haute intensité \"Standard national. La norme a réussi l'échange CEI et a été largement diffusé à l'étranger. En février 2006, il a été cité par le rapport technique du National Physical Laboratory (NPL) et soumis à la CEI / TC87 pour transférer à tous les pays du monde. Cela montre que la mesure du champ sonore HIFU de la Chine et la recherche de normalisation ont atteint le premier plan du monde. La pression du champ sonore axé sur l'échographie focalisée à haute intensité (HIFU) est généralement supérieure à 20 MPa, la pression négative peut dépasser - 10 MPa, accompagnée d'effets non linéaires forts, de cavitation et de flux sonore, ce qui affecte considérablement la précision du dispositif de mesure.

Qu'il s'agisse de la méthode de rayonnement, de la mesure de l'hydrophone ou de la mesure des fibres, doit considérer la capacité du dispositif de roulement à résister au champ sonore HIFU et à l'incertitude de la mesure. De plus, la hausse de la température causée par le champ sonore HIFU dans un instant aura également une grande influence sur la sensibilité du dispositif de mesure tel que le capteur, provoquant une déviation de mesure, et elle est susceptible de générer une interaction de la température et de la pression sonore. Si la fibre optique est utilisée, la température et la pression acoustique entraîneront des changements dans la forme et l'indice de réfraction de la fibre. Par conséquent, comment séparer efficacement l'interaction entre la température et la pression sonore est également un problème majeur dans la détection du champ sonore HIFU. Dans la mesure du champ sonore HIFU, la cavitation est également l'un des facteurs limitant sa précision de mesure. Lorsque la pression acoustique dépasse le seuil de cavitation, le jet à grande vitesse, le jet à grande vitesse et l'onde de choc générés par la bulle de cavitation seront générés sur le dispositif de mesure. L'effet est même endommagé. De l'eau dégazée atténue l'influence de la cavitation sur le dispositif de mesure dans une certaine mesure, mais lorsque la puissance est augmentée dans une certaine mesure, une grande quantité de bulles de cavitation sera formée dans le milieu de mesure (eau dégazée), ce qui entraînera un plus grand dispositif de mesure et le résultat. Impact. En bref, la détection dePiézo ultrasonique High Focusest toujours l'un des goulots d'étranglement restreignant le développement de la technologie HIFU. La mesure sûre et efficace dépend des progrès de la recherche de la cavitation et de la propagation non linéaire, et dépend également de la fibre optique, de la technologie des capteurs et de ses matériaux.

Capteur en céramique piézoélectrique pour le ramassage

Le ramassage est une partie importante du tourne-disque, qui à son tour est le cœur du ramassage. La fonction de ce capteur piézoélectrique est de convertir le signal de vibration du son d'enregistrement en une sortie de signal électrique pour atteindre le but de l'enregistrement. Étant donné que le capteur en céramique piézoélectrique a une fabrication plus facile, il est un coût plus faible, une sensibilité plus élevée et une sensibilité plus élevée que les autres types de capteurs piézoélectriques. Dans le circuit de lecture, les avantages de la préamplification ne sont pas nécessaires, donc ces dernières années, les capteurs en céramique piézoélectrique ont d'abord été utilisés dans les micros, la structure et le principe de travail du camionnette. Avec le développement de l'équipement audio, la camionnette a été développée de la camionnette mono précédente à la phase de ramassage à deux canaux (stéréo). Le pick-up à deux canaux est composé d'un boîtier, d'un stylet, d'un capteur piézoélectrique, d'un membre de fixation en caoutchouc, d'un insert d'amortisseur et d'un support. Lorsque le plateau d'enregistrement joue, la pointe du pick-up se déplace le long de la rainure du son d'enregistrement pour générer une vibration mécanique synthétique. La partie d'épissage divise la vibration en deux vibrations mutuellement perpendiculaires, puis transmet respectivement les extrémités des deux capteurs en céramique piézoélectrique, qui provoquent la converti et le capteur de céramique piézoélectrique à générer des vibrations de flexion, qui sont converties et restaurées vers les canaux gauche et droit par le positif Effet piézoélectrique. Signal audio. Les micros mono et les micros à deux canaux sont similaires dans la construction et le fonctionnement. La principale différence entre les deux est que le premier a un capteur piézocéramique et le second a deux capteurs piézocéramiques.

Deuxièmement, le capteur piézoélectrique

1 Le capteur en céramique piézoélectrique pour le pick-up est composé de deuxcéramique piézoélectrique à haute focusfeuilles avec des directions de polarisation opposées. Cette structure est appelée capteur en céramique piézoélectrique de type à double diaphragme. Lorsque la pointe du micro se déplace le long de la rainure sonore d'enregistrement, une légère force de 1 à 5 9 est obtenue à partir de la rainure sonore, qui provoque un morceau de céramique du capteur en céramique piézoélectrique à double diaphragme et l'autre, et l'autre La pièce de la pièce en céramique est étendue, générant ainsi la contrainte de flexion produit un champ électrique perpendiculaire correspondant à la contrainte entre les électrodes de la surface externe du capteur en céramique piézoélectrique. La tension de sortie d'un capteur en céramique piézoélectrique à double diaphragme typique est d'environ 1 SV. Afin d'obtenir une sensibilité électrique à haute tension et une large réponse en fréquence, le matériau en céramique piézoélectrique devrait avoir une grande constante de tension piézoélectrique de 9 3, une grande constante électromécanique transversale élevée Coefficient de couplage R 3 1, et un grand diélectrique. Expansion constante, faible mécanique Q. La valeur du matériau en céramique piézoélectrique molle pour le principe de travail de la céramique piézoélectrique, par souci de simplicité, nous discutons d'abord des carreaux monolithiques. Une seule feuille de céramique piézoélectrique applique une force de compression ou une force de traction F entre deux faces d'extrémité perpendiculaire à la surface des deux électrodes. En raison de l'effet piézoélectrique positif, une charge Q proportionnelle à la force F est générée sur l'électrode, et la relation est d est l'épaisseur d'une seule pièce. , la constante diélectrique absolue absolue de la céramique piézoélectrique. En ce qui concerne sa capacité électrostatique C, B est la largeur d'une seule pièce. La tension V entre les électrodes est telle que l'impédance mécanique du capteur en céramique piézoélectrique monolithique est trop grande, et le stylet ne peut pas effectuer correctement le suivi du grain sonore. . S'il est transformé en bande et que les deux pièces sont liées dans un capteur de type à double diaphragme, et une extrémité est fixe, l'autre extrémité est forcée de faire une vibration de flexion. La vibration de flexion du long capteur en céramique piézoélectrique à double diaphragme long est plus élevée que celle du capteur en céramique piézoélectrique monolithique. De même, un capteur en céramique piézoélectrique à double diaphragme peut également obtenir une sortie de tension proportionnelle à une force externe.

3. Céramique piézoélectrique pour les joueurs de disques nationaux
Le lecteur d'enregistrement de type 206 fabriqué par capteur utilise le capteur piézoélectrique de type à double diaphragme. Les auteurs ont utilisé un matériau en céramique piézoélectrique ternaire à plomb niobique pour fabriquer un capteur en céramique piézoélectrique qui répond aux exigences du ramassage. La formule chimique de la céramique piézoélectrique ternaire est d'améliorer les propriétés du matériau en remplaçant une petite partie de Pb. Les principales indications sont indiquées dans le tableau. Un capteur en céramique piézoélectrique de type à double diaphragme fait de ce matériau.

Quatrièmement, l'application d'une puissance thermique à haute température à haute température. La puissance des terres rares résiste aux températures élevées et ne sont pas facilement décomposées, elles sont stables même à des températures élevées, et leur résistance spécifique est faible, de sorte que la plage de température est large. Il n'y a pas d'effets piézoélectriques et de polarisation, etc. Ils présentent également les avantages d'autres thermistances à haute température à haute température: le coefficient de température de la résistance est grand et peut indiquer directement la température. Le signal de sortie est solide et le circuit de commande est simple sans avoir besoin d'un circuit d'amplification. Les fils de compensation et de compensation de compensation zéro ne sont pas requis pour la mesure et le dessin à longue distance. Par conséquent, le thermistance à haute température des terres rares est l'un des capteurs avec une grande application et une large couverture, et peut être appliquée dans les aspects suivants.

Système de détection de température à haute température pour divers avions dans la technologie aérospatiale

Empêcher la pollution de l'environnement causée par l'échappement de la voiture et être utilisé pour la détection et l'extraction de la température des gaz d'échappement.
