Les paramètres caractéristiques du champ sonore thérapeutique

Afin d'obtenir une analyse quantitative des caractéristiques du champ sonoreHifu Piezo Ceramicsonde de traitement dans le mode de balayage de mise au point unique, les trois caractéristiques de champ acoustique clés suivantes sont étudiées.

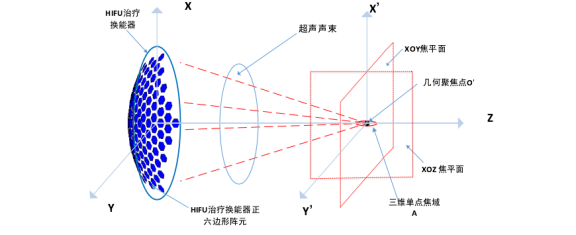

Pour la région focale sur le (plan de mise au point) et la distance focale axiale. Tous les 0,5 pm AX, la zone d'espace A est {(x, z)} 0 · Spmax: P, X et Z): pMax}; où A est le deuxième focalisation dans la région d'intérêt. Le temps de pic spatial et la pression acoustique maximale est la pression acoustique du point de mise au point, et (x, y, z) est la vue d'espace tridimensionnelle. Découvrez les coordonnées. Dans l'analyse des caractéristiques du champ sonore deéchographie focalisée à haute intensité, la longueur focale est représentée par deux valeurs de longueur et de largeur. La colonne de coke est représentée par la hauteur; Si PF est <0,5 détecter A, pensez (longueur, largeur, hauteur) = (0,0,0), c'est-à-dire que la longueur focale est nul et la focalisation échoue. La longueur est le champ focal dans la direction parallèle à l'axe x par la pression acoustique. La demi-taille définie par toute la longueur à la moitié de la pression maximale (FLHM), la largeur est la longueur focale parallèle à la dimension définie par FLHM dans le Direction de l'axe y, la hauteur est le champ focal dans la direction parallèle à l'axe z. La taille est définie par FLHM.

Pour la plage de déviation RFD (mm). Lorsque les caractéristiques du champ sonore de l'élément en céramique piézoélectrique HIFU sont garanties pour satisfaire la condition de gradel, la mise au point est la distance maximale déviée par un point de mise au point géométrique O dans une direction spécifique dans l'espace (par exemple, parallèle à la direction de l'axe X, parallèle à la direction de l'axe y, parallèle à la direction de l'axe z).

Pour l'indice d'évaluation quantitative du champ sonore thérapeutique. Afin de juger quantitativement si l'effet de mise au point du champ sonore de laCapteur piézoélectrique HifuLe tableau est bon, nous définissons un critère de quantification pour la mise au point du champ sonore dans les tableaux en mode de mise au point à un point. Pour assurer la sécurité de la thérapie par ultrasons, l'intensité sonore la plus élevée du lobe de réseau est d'au moins 5 dB à 10 dB de moins que l'intensité sonore du lobe principal. Par conséquent, le cercle établit quatre critères d'évaluation quantitative du champ sonore de la sonde de traitement HIFU dans la focalisation à point unique.
