Introduction de la céramique piézoélectrique:
La céramique piézoélectrique est un matériau en céramique PZT qui peut convertir l'énergie mécanique et l'énergie électrique les unes aux autres. En plus de la piézoélectricité, la céramique piézoélectrique a également des propriétés diélectriques, l'élasticité, etc., qui ont été largement utilisées dans l'imagerie médicale, les capteurs acoustiques, provoque la polarisation du déplacement relatif des centres de charge positive et négatifs internes, ce qui entraîne l'effet de liaison des signes opposés aux deux extrémités du matériau, c'est-à-dire l'effet piézoélectrique.transducteur à disque piézoélectriqueest principalement utilisé pour fabriquer des transducteurs ultrasoniques, des transducteurs acoustiques sous-marins, des transducteurs électroacoustiques, des filtres en céramique, des transformateurs en céramique, des discriminateurs en céramique, des générateurs haute tension, des détecteurs infrarouges, des appareils d'onde acoustique de surface .
Application du système optique et du système de suivi et de ciblage de précision:
Dans le système optique adaptatif et le système de suivi et de ciblage de précision, comme les composants clés de la correction du front d'onde et du suivi rapide de précision - le miroir déformable (DM) et le miroir d'inclinaison à grande vitesse (TM) forment un contrôle composite multi-boucle avec le traditionnel Système de suivi et de pointage Le système améliore considérablement la précision du suivi de son système (jusqu'à 1 μrad), et la bande passante de suivi du système varie de plusieurs Hz à des dizaines de Hz.
Les pilotes actuels pour les miroirs déformables et les miroirs d'inclinaison sont développés à l'aide de processus spéciaux en utilisant l'effet piézoélectrique inverse des matériaux de céramique piézoélectrique (PZT)Anneaux de céramique piézo. Pour que le conducteur puisse produire la quantité requise de déplacement, une tension de commande allant jusqu'à 1500 VPP doit être appliquée aux pôles positifs et négatifs du PZT. La fréquence de la tension de commande passe à des centaines de Hz, ce qui nécessite un amplificateur d'entraînement haute tension qui lui est adapté. Plus la plage de suivi est grande et plus la précision et la vitesse de suivi plus élevées requises dans le système, plus la tension de sortie de l'amplificateur haute tension est élevée, la largeur de bande large et le bruit bas, l'ondulation et la dérive sous une grande charge capacitive. Lorsque la conception d'amplificateurs à haute tension, il est assez difficile de répondre simultanément à ces exigences. L'amplificateur haute tension peut répondre pleinement aux exigences de demande. La tension de sortie est jusqu'à 1600 VPP, le courant de sortie est jusqu'à 40 mA et la bande passante (-3DB) atteint DC-150KHz. Dans le système d'optique adaptatif et de suivi actuel, le test peut répondre pleinement aux exigences. Sa tension, sa bande passante et son courant de sortie offrent une garantie technique pour le développement d'optiques adaptatifs et de systèmes de suivi.

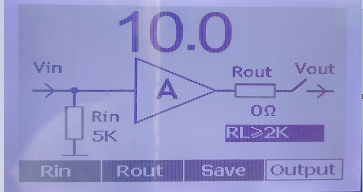

Les amplificateurs à haute tension peuvent produire des signaux simples et différentiels idéaux,amplificateur de transducteur piézoélectriquefournit un outil rapide pour la recherche dans le domaine de la céramique piézoélectrique. Dans le même temps, cette série d'amplificateurs de puissance fournit un réseau de correspondance d'impédance parfait pour la meilleure application des clients de test MEMS, ce qui est pratique pour les utilisateurs pour choisir l'impédance correspondante correspondante. Le gain de l'amplificateur haute tension est réglable numériquement et le signal est amplifié avec précision de 0,1 étapes, ce qui est pratique pour le débogage des utilisateurs. Dans le même temps, il dispose d'un port de surveillance du signal 100: 1, ce qui est pratique pour les utilisateurs pour observer le changement de forme d'onde de sortie en temps réel. À l'aide de l'affichage LCD, l'opération est simple et facile à comprendre.
