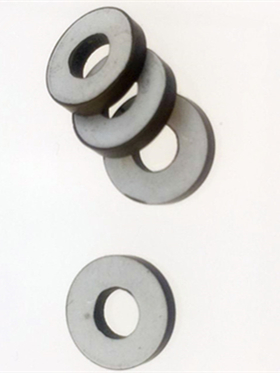

 actionneur de bague piézoélectrique |  transducteur à anneau piézoélectrique |  capteur à anneau piézoélectrique |
La phase biphasée de la phase du signal de conduiteactionneur de bague piézoélectriqueest réglable en continu; Les deux signaux de conduite peuvent être ajustés à l'envers pour modifier la direction de la direction.
La fréquence peut être ajustée dans les 20kflz ---- 100kftz; Parce que le moteur ultrasonique est une charge capacitive, il est nécessaire d'atteindre l'appariement d'impédance. Avec le test et la fonction de commutation de fonctionnement réelle; Avec le réglage d'état de travail du transducteur de cycle piézoélectrique, il s'agit du réglage du mode de contrôle, de l'affichage des paramètres, du suivi de la forme d'onde. Cet article combine le contrôle du PID et le contrôle floue basé sur la combinaison de la régulation de la tension du moteur ultrasonique existante, des méthodes de modulation de fréquence et de contrôle de la modulation de phase. En raison de l'existence d'une certaine erreur en régime permanent dans le système de contrôle flou, il y a une zone aveugle de contrôle: le contrôle PID n'est pas adaptable au changement de l'objet de contrôle. Par conséquent, cette conception adopte une stratégie de contrôle multimode basée sur un processeur de signal numérique (DSP) dans une grande gamme d'écart. Le capteur du cycle piézoélectrique est utilisé pour se convertir en contrôle PI D dans une petite plage d'écart. La conversion des deux est mise en œuvre par le DSP en fonction d'un seuil de déviation prédéfini. Et auto-correction des règles de contrôle floue (recherche automatique).
La structure et le principe du moteur à ultrasons de résonateur à anneau piézoélectrique sont relativement simples et faciles à comprendre, et c'est actuellement l'ultrasons le plus utilisés.
L'un des moteurs à vagues. Cet article étudie principalement les caractéristiques de contrôle de la vitesse et les caractéristiques de contrôle de position d'un capteur piézoélectrique circulaire de bimorphe avec un diamètre de 60 mm. Un moteur à ultrasons d'ondes circulaires a une partie centrale composée d'un stator composé d'une céramique piézoélectrique et d'un élastomère, et un rotor a une surface de contact adhérée à un matériau de frottement. Parmi eux, il y a un ciseau sur le stator, le rotor et la surface du stator sont recouverts d'une couche de matériau de frottement spécial, l'arrière du stator est collé avec la puce PZT en céramique piézoélectrique et s'appuyer sur la pression axiale générée par la déformation du rotor pressé ensemble. La plus caractéristique de la structure du moteur ultrasonique des ondes circulaires est que le stator et le rotor sont tous deux des cymbales minces, ce qui rend la structure du moteur entière oblate et circulaire, ce qui réduit considérablement la taille du moteur.
