PS1000K046
Piezohannas
PS1000K046
1.Description du produit
Dimension:
Longueur: 12MM
Largeur: 12MM
Hauteur: 1MM

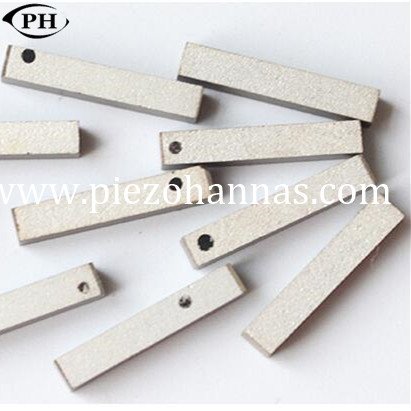

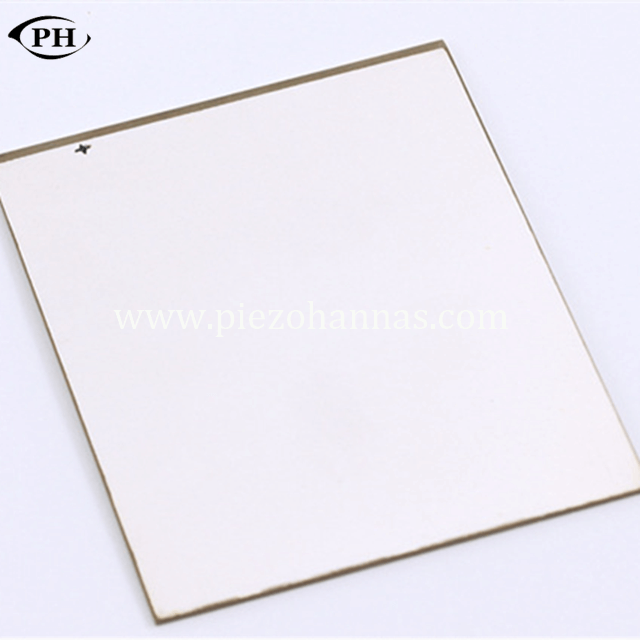

Rectangle / CarréPiézoélectrique Céramique
Application:Micros acoustiques, micros de guitare, micros violon, médical, ultrasonic médical traitement. inspection
et autre.

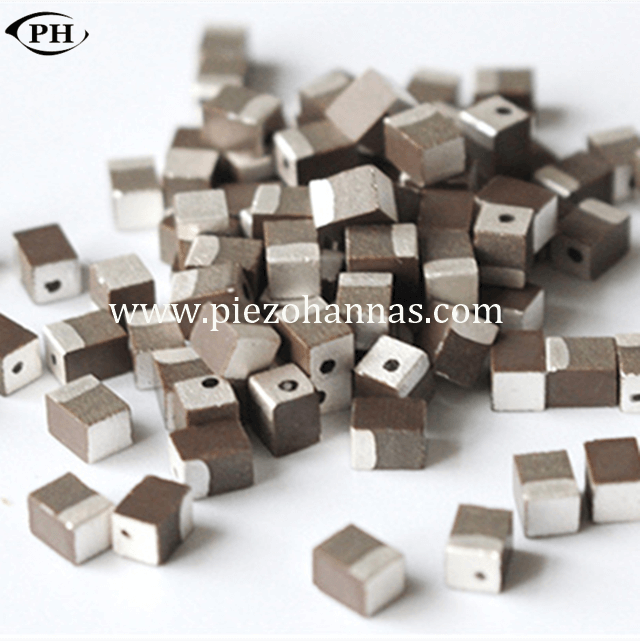

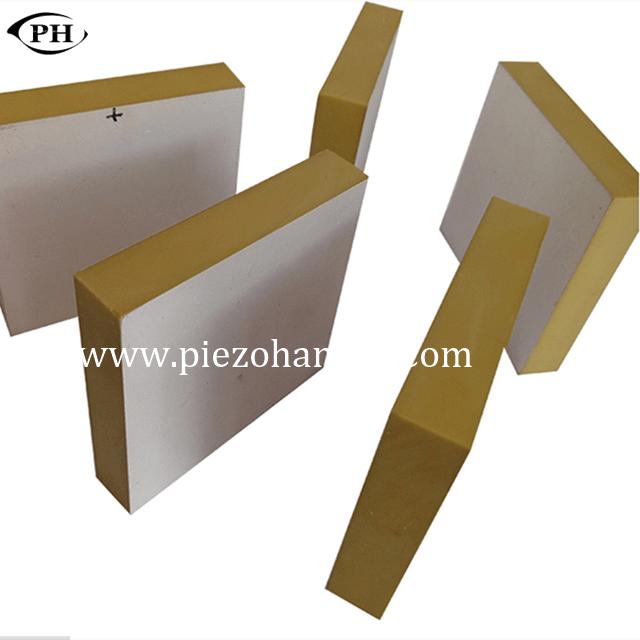

2.Couge de la taille standard du piézo Plaques et blocs
La gamme de piézoRectangle / Carré:
Longueur: 3 mm-176 mm
Largeur: 1mm-12mmm
Hauteur: 0,1 mm-30 mm
Une certaine taille standard du rectangle et de la céramique piézoélectrique carrée (1)
Dimension （L×W×H）MM | Résonnant Fréquence (kHz) | K31 (%)
| Capacité (PF) |
90 * 14 * 0,39 | 17±%
| 37±6%
| 98±12,5%
|
90 * 11 * 0,35 | 17±5%
| 37±6% | 81±12,5%
|
105 * 14 * 0,37 | 13.6 | 37.0 | 81 |
66,5 * 14 * 0,49 | 21.5 | 37.2 | 55 |
63,5 * 14,3 * 0,42 | 22.5 | 32.9 | 49 |
90 * 9 * 0,18 | 15.9 | 38.0 | 135 |
70 * 14,5 * 0,32 | 20.4 | 36.7 | 89 |
65 * 14,5 * 0,4 | 22.0 | 35.6 | 62 |
130 * 15,8 * 0,53 | 11.0 | 37.0 | 154 |
45 * 9 * 0,2 | 31.1 | 30.2 | 63 |
12 * 12 * 1 | 17.1 | 65.0 | 2.3 |
13 * 13 * 0,56 | 15.4 | 60.0 | 1.68 |
25 * 10 * 0,7 | 56.0 | 60.0 | 5 |
30 * 30 * 1 | 66.7 | 60.0 | 10 |
25*4*0.5 | 58 | # | 5800 |
40*4*0.5 | 38 | # | 7900 |
25*4*0.5 | 58 | # | 4800 |
40*4*0.5 | 38 | # | 6500 |
25*4*0.5 | 58 | # | 3100 |
40*4*0.5 | 38 | # | 5500 |
Une certaine taille standard du rectangle et de la céramique piézoélectrique carrée (2)
Taille (Longueur Largeur hauteur) (Mm) | Piézoélectrique Souche Constant D33 (10-12c / n) | Capacitance CT (NF) | Relatif Diélectrique Constant εtr3 | Résonnant La fréquence FS (khz) | Couplage Coefficient K31 (%) |
105 * 14 * 0,37 | 420 | 81 | 2300 | 13.6 | 37.0 |
66,5 * 14 * 0,49 | 550 | 55 | 3400 | 21.5 | 37.2 |
63,5 * 14,3 * 0,42 | 550 | 49 | 3400 | 22.5 | 32.9 |
90 * 9 * 0,18 | 550 | 135 | 3400 | 15.9 | 38.0 |
70 * 14,5 * 0,32 | 550 | 89 | 3400 | 20.4 | 36.7 |
65 * 14,5 * 0,4 | 550 | 62 | 3400 | 22.0 | 35.6 |
130 * 15,8 * 0,53 | 600 | 154 | 3400 | 11.0 | 37.0 |
45 * 9 * 0,2 | 620 | 63 | 5300 | 31.1 | 30.2 |
12 * 12 * 1 | 420 | 2.3 | 2300 | 17.1 | 65,0 (kp) |
13 * 13 * 0,56 | 280 | 1.68 | 800 | 15.4 | 60,0 (kp) |
25 * 10 * 0,7 | 420 | 5 | 1600 | 56.0 | 60,0 (kp) |
30 * 30 * 1 | 420 | 10 | 1600 | 66.7 | 60,0 (kp) |
Une certaine taille standard du rectangle et de la céramique piézoélectrique carrée (3)
Dimension (mm) Longueur * Largeur * Épaisseur | La fréquence | Capacitance | Diélectrique perte | Piézoélectrique tension coefficient | Courrier Température |
25×4×0.5 | 58 | 5800 | ≤2.0 | 550× | 180 |
40×4×0.5 | 38 | 7900 | ≤2.0 | 550× | 180 |
25×4×0.5 | 58 | 4800 | ≤2.0 | 400× | 260 |
40×4×0.5 | 38 | 6500 | ≤2.0 | 400× | 260 |
25×4×0.5 | 58 | 3100 | ≤2.0 | 280× | 350 |
40×4×0.5 | 38 | 5500 | ≤2.0 | 280× | 350 |
3.Pzt matériel
Nous fournissons généralement P-41, P-42, P-43, P-51, P-52, P-53, P-81, P-82, P-83, PSNN-5,
PMGN-51, PZT-5H, PZT-5X, PCRN-4, PLIS-51, PBAS-4, PBAS-5, BATIO3 ..
Matériaux PZT sommes catégorisé comme fonctionnel céramique. In capteurs elles ou ils Fabriquer ce possible convertir les forces,
pressions et accélérations dans électrique signaux, et dans sonique et ultrasonique transducteurs
et actionneurs elles ou ils convertir électrique tensions dans vibrations ou déformations.piezoélectrique materials
sommes classifié selon à leur chimique composition sur la une main, et par la spécifique
application les conditions sur la autre.
Pzt céramique est utilisé dans a large variété de applications. Mou, tendre (capteur) Pzt céramique poudres sommes typiquement utilisé
lorsque haute couplage et / ou haute charge sensibilité sommes important, tel comme dans couler ou niveau capteurs;
ultrasonique non destructif test / évaluation (NDT / NDE) applications; ou pour exact inspections de automobile,
de construction ou aérospatial des produits. Matériel les caractéristiques comprendre a haute diélectrique constant; haute couplage;
haute charge sensibilité; haute densité avec a bien grain structure; a haute Curie indiquer; et a nettoyer, sans bruit
la fréquence réponse.
Dur (haute Puissance) Pzt céramique poudres sommes utilisé lorsque haute Puissance les caractéristiques sommes obligatoire,
y compris applications tel comme la génération de ultrasonique ou haute tension énergie dans ultrasonique nettoyeurs,
sonar dispositifs, etc. Important poudre les caractéristiques comprendre a haute piézoélectrique charge constant (d33); a
plus haut mécanique qualité facteur ce réduit mécanique perte et actif a plus bas en fonctionnement Température; a
bas dissipation facteur ce assure glacière, Suite économique opération; haute diélectrique la stabilité; et bas
mécanique perte en dessous de exigeant les conditions.
4Applications de la céramique piézoélectrique
débitmètres ultrasoniques | hydrophones | accéléromètres |
pVibration du transducteur IEZO | transducteur d'atomiseur | dispersion de la matière |
Implateurs de gaz de type impact | Contrôle précis du mouvement | capteurs de pression |
accéléromètres | Implateurs de gaz de type impact | Contrôle précis du mouvement |
microphones | micro musicaux | échographie médicale diagnostique |
du son fabrication | capteurs de niveau | atomiseurs ultrasoniques |
transducteur de sonar | Appareil de micro-liaison à ultrasons | capteur d'épaisseur de paroi |
Soundeurs d'écho sous-marine | Transducteurs à haute fréquence | ENSOSS DE STRESSION HAUTE |
gaz de type compresseur | Ignitors actionneurs de haute puissance | moteurs vibratoires |
transformateurs | soudage par ultrasons | chirurgie ultrasonique |
capteur de contrainte matérielle | Récolte d'électricité piézo | sonde biomédicale |
Récolte d'électricité piézo | Transducteur de Fish Finder | capteur de compression |
capteur d'expansion piézo | transducteur de beauté | Mélange à ultrasons |
calculatrices, | téléphones | auto alarme capteur |
embryon moniteur | cœur réflectoscope réflecteur | pédomètre |
Ultrasonic médical | unettoyage ltrasonique | sonochimie |
5 Fonctionnalités
1. Efficacité élevée: paramètre mécanique élevé Q, la transduction efficace entre l'électricité et le son supérieur à 95%.
2.Amplitude haute: la résistance du transducteur est améliorée en fixant le vibrateur à grande vitesse directement sur la base de la rainure de lavage avec le boulon. Comparez avec un vibrateur d'expansion magnétique, son amplitude peut être améliorée supérieure à 50%.
3 et 3 Bonne résistance à la chaleur: une large gamme de température de travail, une faible impédance de résonance et une productivité thermique.
4. Bonne construction: fixée par le boulon, facile à assembler, haute fiabilité.
5 La la vie de Suite que 5000 heures
6. électromécanique conversion Efficacité
6. Notre service
Forfait:Au début, nous utilisons tous de la mousse à deux couches pour envelopper le duo de la céramique piézotique à sa frangibilité, puis nous utilisons la boîte appropriée pour la mettre à l'intérieur et coller étroitement pour nous assurer parfaitement.
Livraison Time:stet produit sera être Expédié dehors dans 2 travail journées après Paiement reçu.
Paiement Méthodes: T / t,Pay Pal,Ouest syndicat
Garantie:100% neuf lorsque vous quittez l'usine. Le vendeur garantit la qualité des produits (à l'exclusion de pièces de port) pendant une période de 1 an à compter de la date de la fin de l'essai en vertu de la victoire de notre technicien.
7.Images
