Fabrication de transducteurs de thérapie à réseau ultrasoniques

1. Dans la fabrication de diagnostictransducteurs à ultrasons, Afin d'améliorer la sensibilité du signal de détection de sonde, la résolution de l'imagerie. En plus de fixer le réseau de sonde, les ingénieurs concevront des composants de correspondance acoustique à l'état solide pour la sonde, tels que la couche correspondante et la couche de support. Mais pour les sondes thérapeutiques, nous nous préoccupons davantage de l'énergie électroacoustique de la sonde. C'est l'efficacité de conversion. Par conséquent, sa méthode d'emballage est différente de la sonde de diagnostic. Par exemple, le but de la couche de support de la sonde de traitement est de former une grande différence d'impédance avec lecéramique piézante, de sorte que l'énergie sonore émise par l'élément de réseau le long de la surface de support peut être maximisée. Le degré est transmis dans le tissu dans la direction opposée, atteignant ainsi l'objectif de conception de l'efficacité d'émission d'énergie acoustique maximale de la sonde thérapeutique.

La couche de support couramment utilisée est l'air, qui est également le processus utilisé dans cet article.Hifu Piezo CeramicLes sondes thérapeutiques seront inévitablement confrontées à une pénurie. Par conséquent, dans cette fabrication, nous avons adopté un type approximatif de sonde.échographie focalisée à haute intensitésonde de traitement. L'itinéraire spécifique consiste à ignorer temporairement la correspondance acoustique et la correspondance électrique. Une attention est accordée à la fixation précise du tableau, et les problèmes d'emballage de sonde de base tels que les méthodes de plomb. Ensuite, comment la fabrication des sondes thérapeutiques HIFU peut-elle être achevée rapidement.

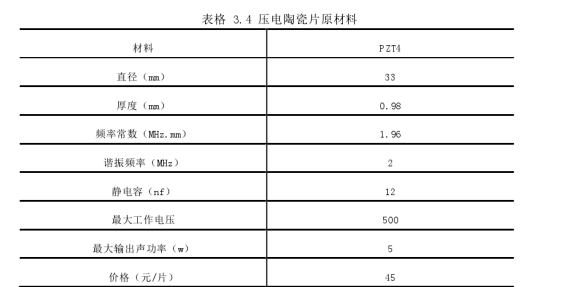

Ce chapitre présente principalement le processus de fabrication deCrystal de capteur piézoélectrique Hifusondes, y compris la sélection et le traitement des feuilles de céramique piézo. C'est la modélisation, la conception, la sélection des matériaux, la fabrication de processus et l'assemblage de sondes des structures de sonde HIFU, la sélection des matériaux à faible coût.Hifu Hémisphère Focus piézoélectriqueest utilisé comme générateur à ultrasons de type de puissance. Pour avoir un coefficient de cohésion électromécanique élevé, un nœud faible et une perte mécanique. Habituellement, le traitement du matériau de la feuille en céramique utilisé pour PZT4 ou PZT5. Le matériau piézoélectrique est utilisé dans la fabrication de la sonde est PZT4. Des échantillons PZT4 sont indiqués dans les paramètres piézoélectriques, les paramètres géométriques, les prix et autres informations peuvent être trouvés dans le tableau.
