Effet de la phase piézoélectrique sur la densité des composites piézoélectriques de 1 à 3

Depuis la densité du généralMatières piézoélectriques Céramique piézoélectriqueest souvent beaucoup plus élevé que celui de la phase non piezoélectrique (généralement polymère), la densité du matériau, donc lorsque la fraction volumique de la phase piézoélectrique augmente, la densité du composite tend à la fraction volumique de la phase piézoélectrique.

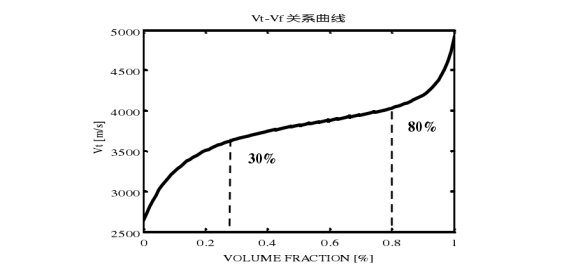

La vitesse sonore du matériau composite L-3 augmente avec l'augmentation de la fraction volumique duPZT Disc Piezoelectric Céramique. Cependant, lorsque la fraction volumique est faible (moins de 30%), la tendance de croissance diminue progressivement; Lorsque la fraction de volume de phase piézoélectrique est supérieure à 80%, la tendance de croissance augmente progressivement. Lorsque la fraction de volume de phase piézoélectrique change entre 30% et 80%, la vitesse sonore du matériau composite augmente linéairement. Cela est dû à la nécessité de surmonter la grande charge de masse à mesure que la fraction de volume augmente. La vitesse du son commence également à augmenter, mais en raison de l'action du polymère, elle commence enfin à diminuer. Puis il a recommencé à augmenter.

L'impédance acoustique est le produit de la vitesse du son et de la densité duCoût des matériaux piézoélectriques. On peut voir que lorsque la fraction volumique de la phase piézoélectrique est inférieure à 80%, l'impédance acoustique. Qui maintient essentiellement une bonne tendance linéaire; Lorsque la fraction de volume de phase piézoélectrique est plus grande. La tendance de la croissance de l'impédance acoustique à 80% devient plus grande.

Effet de la section de phase piézoélectrique est le rapport d'aspect du composite.

En général, pour un composite piézoélectrique de type L-3 du même polymère, tant que le matériau fonctionnel. Le matériau PZT a la même fraction de volume, quelle que soit la façon dont les colonnes sont disposées dans le polymère, la constante diélectrique relative deTransducteur de quartz piézoélectriqueest relativement constant. Cependant, des études ont montré que lorsque la section transversale de la phase piézoélectrique Lorsqu'elle est carrée, sa pression hydrostatique est constante. La valeur de sensibilité de la pression hydrostatique est essentiellement avec la phase piézoélectrique. Le rapport d'aspect de la section diminue et augmente, et lorsque le rapport d'aspect est supérieur à une certaine valeur. La tendance a commencé à se stabiliser. Par conséquent, il est généralement nécessaire que la colonne en coupe transversale du composite piézoélectrique L-3Pe ait un rapport d'aspect, c'est-à-dire que la section transversale est carrée.

Effet du rapport largeur / épaisseur

Les transducteurs à ultrasons médicaux utilisent généralement le mode de vibration d'étirement d'épaisseur des matériaux piézoélectriques, c'est généralement la phase piézoélectrique. La petite colonne a une section transversale carrée. En termes de structure, dans le mode de vibration de la direction d'épaisseur, afin de supprimer autant que possible. son rapport largeur / épaisseur devrait être moindremicros acoustiques à capteur piézoélectrique.

Préparation de composites piézoélectriques de type 1 -3

Il existe généralement deux méthodes pour la préparation d'un matériau composite piézoélectrique à 1 type, il s'agit de la méthode de perfusion d'alignement et de la méthode de remplissage de coupe. La pièce en céramique piézoélectrique est disposée sur le support fixe, et le support fixe est placé dans le tambour en plastique, remplissant le composite sous vide se solidifie à haute ou basse température, coupant l'excès de polymère et broyant à l'épaisseur droite avec des électrodes peut être polarisé.
