PZ1000K202
Piezohannas
PZ1000K202
Disque piézocéramique en céramique PZT pour l'équipement médical

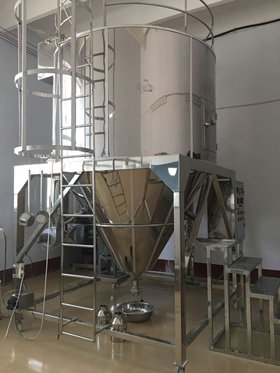

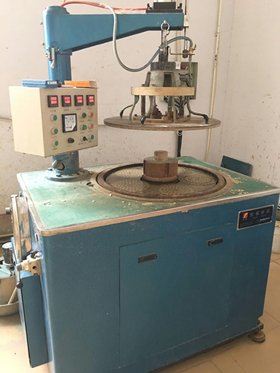

Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce ultrasonique avec une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
 cristal de cylindre piézo |  disque piézo |
élément de disques piézores |
gamme de disques piézores à produire:
Diamètre: 2 mm-12mm
Épaisseur: 0,1 mm-30 mm
Taille (diamètre * épaisseur) | Fréquence de résonance | coefficient de couplage kr | Impédance résonante ZM | Capacité statique cs |
2,5 mmx 5 mm | 40 kHz | 12pf ± 10% | ||
3 mm x 0,4 mm | 675 kHz ± 5% | 70% ± 3% | 37Ω | 430pf ± 15% |
5 mm x 0,2 mm | 445k ± 5 kHz | 70% ± 3% | ≤8,6 Ω | 1450pf ± 5% |
5 mm x 0,4 mm | 450 kHz ± 10 kHz | 1050pf ± 15% | ||
5 mm x 10 mm | 51,9 kHz | 17,38 pf ± 10% | ||
6,35 mmx0,7 mm | 3 MHz ± 5% | |||
6,35 mm x 16 mm | 35,5 kHz | 30.9pf ± 10% | ||
7 mmx 0,2 mm | 300 kHz ± 10 kHz | ≥55% | ≤10,0 Ω | 3000pf ± 15% |
7 mm x 0,3 mm | 300 kHz ± 10 kHz | ≥55% | ≤20 Ω | 1600pf ± 15% |
7 mm x 0,5 mm | 300 kHz ± 10 kHz | 55% | ≤20 Ω | 1400pf ± 15% |
8 mm x 1 mm | 2,0 ± 5% | ≥43 | 0.65 | 530 ± 10% |
8 mm x 2 mm | 1,0 ± 5% | ≥43 | 0.65 | 265 ± 10% |
9 mm x 0,5 mm | 4,25 MHz ± 4% | ≤1,4 Ω | 1400pf ± 20% | |
10 mm x 0,2 mm | 212 kHz ± 3% | ≥58% | 6000pf ± 20% | |
10 mmx 0,4 mm | 5 MHz ± 5% | ≥48% | ≤0,5 Ω | 2100pf ± 15% |
10 mm x 0,1 mm | 20 MHz ± 2% | 10,5 nf ± 15% | ||
10 mm x1mm | 199 kHz ± 5% | ≥ 73% | ≤19 Ω | 1400pf ± 20% |
10 mm x 2 mm | 1 MHz ± 5% | ≥38% | ≤15 Ω | 450pf ± 15% |
10 mm x 2 mm | 215 kHz ± 5 kHz | ≥60% | ≤6 Ω | 450pf ± 15% |
10 mm x 3 mm | 215 kHz ± 5 kHz | ≥60% | ≤9 Ω | 310pf ± 15% |
12 mm x 0,6 mm | 3,4 MHz ± 5% | ≤6 Ω | 2,5 nf ± 30% | |
15 mm x 0,2 mm | 140 kHz ± 3% | ≥58% | ≤4,0 Ω | 13500pf ± 20% |
15 mm x 0,7 mm | 3 MHz ± 50 kHz | ≥58% | ≤6 Ω | 5700pf ± 15% |
15 mm x 0,9 mm | 2,2 MHz ± 50 kHz | ≥ 75% | ≤11 Ω | 3481pf ± 15% |
15 mmx1,2 mm | 1,7 MHz ± 4% | ≥48% | ≤ 5,3 Ω | 2418pf ± 10% |
15 mm x 2,1 mm | 1 MHz ± 3% | ≥39% | ≤7,6 Ω | 900pf ± 15% |
16 mmx 0,25 mm | 7 MHz ± 5% | |||
16 mmx 0,4 mm | 5,0 ± 5% | ≥45 | ≤5Ω | 5400 ± 15% |
16 mmx1 mm | 2,0 ± 5% | ≥45 | 0,65Ω | 2200 ± 10% |
19 mm x 0,3 mm | 6,9 MHz ± 50 kHz | ≤1 Ω | 12000pf ± 15% | |
19 mm x 1 mm | 2,07 MHz ± 50 kHz | ≥39% | ≤2 Ω | 4000pf ± 15% |
19 mm x 2 mm | 1,04 MHz ± 50 | ≤3 Ω | 1800pf ± 15% | |
20 mmx 0,2 mm | 106 kHz ± 3% | ≥58% | ≤3,0 Ω | 23500pf ± 20% |
20 mm x 0,4 mm | 5 MHz ± 100 kHz | ≤0,48 Ω | 3800pf ± 20% | |
20 mm x 0,7 mm | 3 MHz ± 50 kHz | ≥58% | ≤6 Ω | 5700pf ± 15% |
20 mm x 0,8 mm | 2,5 mh ± 100 kHz | |||
20 mmx1 mm | 2,05 MHz ± 3% | ≥51% | ≤0,31 Ω | 3543pf ± 10% |
20 mm x 2,1 mm | 1 MHz ± 50 kHz | ≥40% | ≤4 Ω | 2000pf ± 15% |
20 mm x 2,7 mm | 745 kHz ± 5 kHz | ≥51% | ≤2,7 Ω | 1300pf ± 5% |
20 mmx3 mm | 690 kHz ± 3% | ≥45% | ≤3,6 Ω | 1265pf ± 10% |
20 mmx8 mm | 255 kHz ± 1% | ≥37% | ≤10,4 Ω | 483pf ± 10% |
22 mmx 0,25 mm | 92 kHz ± 5% | 65% | 1,80 Ω | 65NF ± 10% |
25 mmx 0,2 mm | 85 kHz ± 3% | ≥ 64,90% | ≤1,90 Ω | 35NF ± 20% |
25 mm x 0,7 mm | 3 MHz ± 100 kHz | ≥40% | ≤1 Ω | 8600pf ± 20% |
25 mm x 1,4 mm | 1,5 MHz ± 5% | ≥40% | ≤1,5 Ω | 1900pf ± 15% |
25 mm x 2,1 mm | 1 MHz ± 50 kHz | ≥58% | ≤4 Ω | 2800pf ± 15% |
25 mm x 8,5 mm | 235 kHz ± 2% | ≥58% | ≤45 Ω | 645pf ± 14% |
28 mmx 0,7 mm | 3 MHz ± 100 kHz | ≥40% | ≤1 Ω | 11200pf ± 15% |
28 mm x 2,1 mm | 1 MHz ± 50 kHz | ≤8 Ω | 3800pf ± 20% | |
30 mm x 1 mm | 72 kHz ± 5% | 34% | ≤ 5,2 Ω | 11 nf ± 20% |
30 mm x2,1 mm | 1 MHz ± 50 kHz | ≥45 | ≤1 Ω | 4400pf ± 15% |
30 mm × 3,0 mm | 66.7 | ≥45 | ≤3Ω | 2730 ± 12,5% |
30 mm x 4,2 mm | 500 kHz ± 5 kHz | ≥44% | ≤1,9 Ω | 2900pf ± 15% |
30 mm × 5,5 mm | 75 kHz | 58 | 1300pf | |
30 mm × 6,2 mm | 75 kHz | 58 | 1200pf | |
31,5 mmx4,2 mm | 500 kHz ± 10 kHz | 48.50 | ≤7,6 Ω | 3800pf ± 20% |
32 mm × 5 mm | 70 kHz | 58 | 1700pf | |
35 mm x 12 mm | 190 kHz ± 5 kHz | ≤27,7 Ω | 830pf ± 20% | |
35 mm x 3 mm | 63 kHz | ≥45 | ≤3Ω | 3100 ± 12,5% |
35 mm x 4 mm | 55,6 kHz ± 5% | 76% | ≤15,7 Ω | 7069 pf ± 20% |
35 mm × 6,2 mm | 63 kHz | 58 | 1600pf | |
38 mm x 4,1 mm | 500 kHz ± 5 kHz | ≥44% | ≤1,9 Ω | 2900pf ± 15% |
38 mmx6,5 mm | 59.9 | ≥45 | ≤3Ω | 1580 ± 12,5% |
40 mmx 2 mm | 1 ± 5% | ≥45 | 0.65 | 7200pf ± 10 |
40 mm × 6,2 mm | 55 | 58 | 2200 | |
43 mmx 10,5 mm | 200kh ± 10 kHz | ≥40% | ≤10 Ω | 1700pf ± 15% |
45 mmx3,0 mm | 50.0 | ≥45 | ≤3Ω | 5100 ± 12,5% |
50 mmx 0,4 mm | 41 kHz ± 1 kHz | 71% ± 3% | 1.3Ω | 108NF ± 15% |
50 mm x 2,1 mm | 1,00 MHz ± 50 | ≥60% | ≤8 Ω | 10000pf ± 20% |
50 mm x 2,5 mm | 44 kHz ± 3 kHz | ≥60% | ≤10 Ω | 7400pf ± 15% |
50 mm x 3 mm | 44 kHz ± 3 kHz | ≥60% | ≤8 Ω | 7200pf ± 15% |
50 mmx5,0 mm | 46.0 | ≥45 | ≤3Ω | 4150pf ± 12,5% |
60 mm x 5 mm | 420 kHz ± 2% | ≥58% | ≤45 Ω | 5100pf ± 14% |
60 mm x 2 mm | 1.0 | ≥45% | ≤3Ω | 14500 ± 15% |
7 mmx 0,4 mm | 5 MHz ± 5% | ≥48% | ≤0,5 Ω | 2100pf ± 15% |
85 mmx 6 mm | 350 kHz ± 2% | ≥48,81% | ≤0,49 Ω | 10.30 nf ± 15% |
Application Fetal Doppler:
Le Doppler fœtal est des dispositifs Doppler échographiques utilisés pour détecter le rythme cardiaque fœtal. La sonde Doppler envoie des ondes sonores haute fréquence dans le corps. Il ne devrait pas être mélangé avec un rayonnement. Lorsque la position du cœur fœtal reflète les ondes échographiques, la fréquence des ondes est modifiée. Le doppler fœtal reçoit les ondes sonores réfléchies et utilise le concept d'effet Doppler pour calculer le changement de fréquence et fournit une simulation audible du rythme cardiaque. Ce son est ensuite amplifié à travers les écouteurs. Les dopplers fœtaux existent depuis de nombreuses décennies et aucun effet indésirable n'a jamais été signalé à leur utilisation.
Matériel PZT:
- La céramique piézoélectrique PZT4 a un double comportement de réception et de transmission, avec une sensibilité plus élevée et une perte diélectrique plus faible.
- La céramique piézoélectrique PZT5 a un coefficient de couplage électro-mécanique plus élevé, la constante diélectrique modérée et la sensibilité plus élevée.
- La céramique piézoélectrique PZT8 de type de transmission à haute puissance a une bonne propriété piézoélectrique, une résistance mécanique élevée, un champ coercitif élevé, une faible perte diélectrique dans des champs forts.
Disques en céramique piézo | Diamètre | Pzt-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Anneaux de céramique piézo | Diamètre extérieur | 3-100 | 3-100 | 3-100 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Tubes en céramique piézo | Diamètre extérieur | 3-108 | 3-108 | 3-105 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Longueur | ≤50 | ≤50 | ≤50 | |
Plaques de céramique piézo | Longueur | ≤ 50 | ≤ 50 | ≤ 50 |
Largeur | ≥ 1 | ≥ 1 | ≥ 1 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,3-8 |
Image d'application:
