PZ1000K061
Piezohannas
PZ1000K061

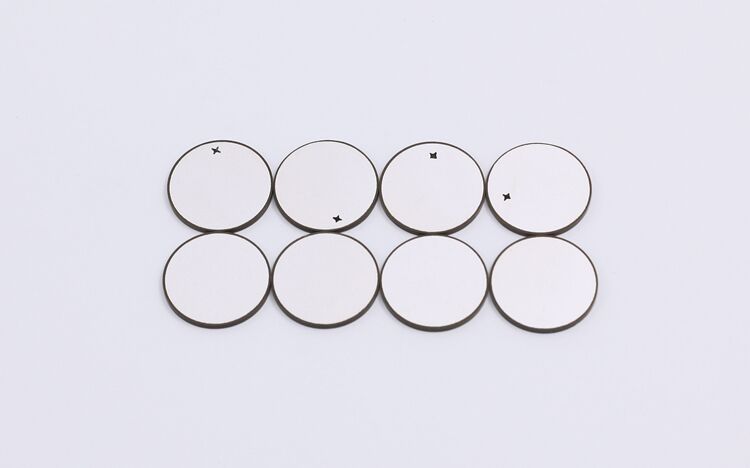

Disque en céramique piézo du matériau dur pour les journaux de vitesse DVL Doppler
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce à ultrasons avec une technologie forteFORCE DE OGIE. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
- Matériel Piezo: PCRN-4
- Dimensions: φ20 × 3 mm
- Fréquence de résonance: 700 kHz

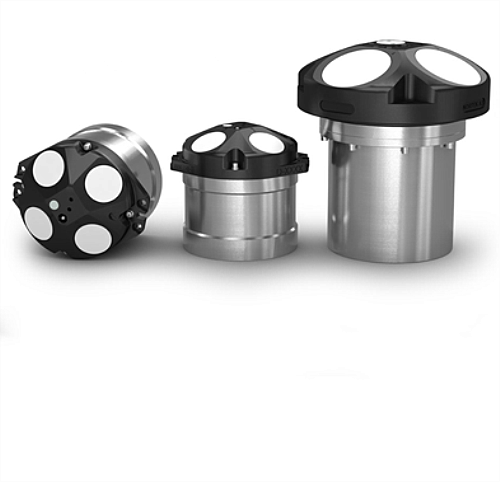

- Applications: journaux de vitesse Doppler (DVL), instrument Doppler acoustique
gamme de disques piézores à produire:
Diamètre: 2 mm-12mm
Épaisseur: 0,1 mm-30 mm
La valeur du DVL dans une telle solution est qu'elle n'a aucun biais moyen et ne dérive pas. Le DVL est critique car sans lui, la position dériverait considérablement avec le temps. Le DVL aide à limiter les erreurs cumulatives d'une solution de navigation complète.
Paramètres typiques des performances des matériaux \"durs \" PZT:
Matériaux durs \"PZT | PZT-41 | PZT-42 | PZT-43/ 4d | PZT-82 | PBAS-4 | ||
Constante diélectrique | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Facteur de couplage | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coefficient piézoélectrique | d31 | 10-12m / v | -106 | -124 | -138 | -100 | -160 |
d33 | 10-12m / v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM / N | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM / N | 28 | 25.3 | 24 | 25 | 22.6 | |
Coefficients de fréquence | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coefficient de conformité élastique | Se11 | 10-12m2/ n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Facteur de qualité machanique | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Facteur de perte diélectrique | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Température de Curie | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Module d'Young | YE11 | <109N / m3 | 85 | 79 | 76 | 86 | 76 |
Rapport empoisonné | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
