Phi100k0105
Piezohannas
PHI100K0105
650KHz PZT43 MATÉRIAU HIFU Céramique Transducteur Piezo Bowl
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce ultrasonique avec une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Piezo Ceramics Description:

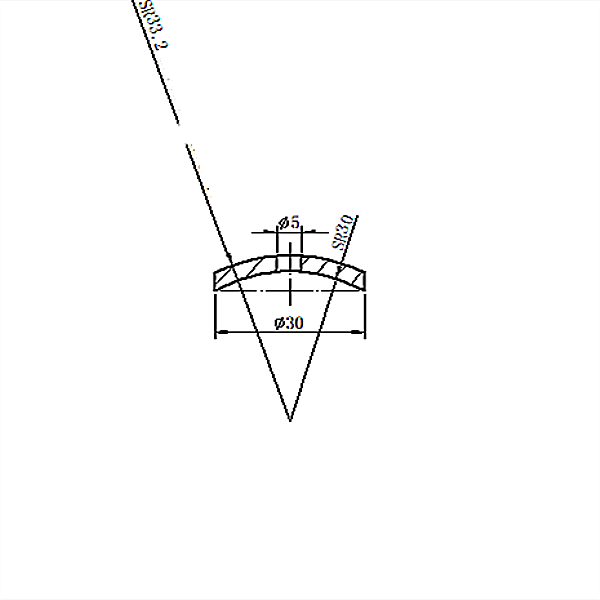

Dimensions: diamètre 30 mm,
épaisseur selon la fréquence 650 kHz
Paramètre de performance:
R1 (ohm): 8
Ft: (khz): 638
Fréquence de travail: 1 à 10 MHz (sélectionnable)
Taille de l'ouverture: diamètre 20 ~ 70 mm (sélectionnable)
Longueur focale: 10 ~ 100 mm (sélecable)
Électrode forte:Argenté ,Nickel, alliages en titane
Longue durée de vie: impulsions à haute puissance> 15000
Valeur typique de \"dure \" Pezt des matériaux Performance:
Matériaux durs \"PZT | PZT-41 | PZT-42 | PZT-43/ 4d | PZT-82 | PBAS-4 | ||
Constante diélectrique | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Facteur de couplage | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coefficient piézoélectrique | d31 | 10-12m / v | -106 | -124 | -138 | -100 | -160 |
d33 | 10-12m / v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM / N | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM / N | 28 | 25.3 | 24 | 25 | 22.6 | |
Coefficients de fréquence | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coefficient de conformité élastique | Se11 | 10-12m2/ n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Facteur de qualité machanique | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Facteur de perte diélectrique | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Température de Curie | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Module d'Young | YE11 | <109N / m3 | 85 | 79 | 76 | 86 | 76 |
Rapport empoisonné | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Échographie focalisée à haute intensité:
La focalisation échographique a une bonne pénétration des tissus et un stockage d'énergie. L'hôte génère des signaux électriques à haute fréquence, qui sont convertis en échographie ciblée par le transducteur. L'échographie est transmise aux tissus des lésions par le système d'eau en circulation, la membrane de transmission sonore et l'agent de couplage de contact. L'échographie peut produire un effet thermique, un effet mécanique, un effet de cavitation et un effet biochimique dans les tissus biologiques. Polaris utilise ces caractéristiques pour agir sur les tissus pathologiques pour les dégénérer, favoriser la reconstruction des tissus et améliorer la microcirculation pour atteindre des fins thérapeutiques.
Image d'application:
