PZ1000K064
Piezohannas
PZ1000K064
Cristaux en céramique piézo piézo de haute qualité pour capteur NDT
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une technologie forteFORCE DE OGIE. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
 Disques piézo-piéquais pzt4 |  transducteur de disque piézoélectrique |
|
Taille:
Taille standard des disques piézores:
gamme de disques piézores à produire:
Diamètre: 2 mm-12mm
Épaisseur: 0,1 mm-30 mm
Applications:
Les matériaux en céramique piézoélectrique sont le composant actif des transducteurs de test non destructeurs. Le matériau est entraîné avec un signal de courant alternatif (AC) qui génère une onde sonore ultrasonique qui est couplée dans un objet. L'onde à ultrasons se reflète au transducteur lorsqu'il rencontre un changement de densité dans le matériau causé par une fissure, une porosité ou un autre objet avec une densité différente.
Les transducteurs peuvent être produits dans un large éventail de fréquences pour atteindre différentes profondeurs de pénétration et de résolution. Les tests piézoélectriques non destructeurs sont largement utilisés pour surveiller la qualité et la fatigue des soudures et des composants structurels tels que les ailes d'aéronef ou les navires de pression.
Valeur typique de \"dure \" Pezt des matériaux Performance:
Matériaux durs \"PZT | PZT-41 | PZT-42 | PZT-43/ 4d | PZT-82 | PBAS-4 | ||
Constante diélectrique | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Facteur de couplage | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coefficient piézoélectrique | d31 | 10-12m / v | -106 | -124 | -138 | -100 | -160 |
d33 | 10-12m / v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM / N | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM / N | 28 | 25.3 | 24 | 25 | 22.6 | |
Coefficients de fréquence | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coefficient de conformité élastique | Se11 | 10-12m2/ n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Facteur de qualité machanique | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Facteur de perte diélectrique | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Température de Curie | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Module d'Young | YE11 | <109N / m3 | 85 | 79 | 76 | 86 | 76 |
Rapport empoisonné | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |

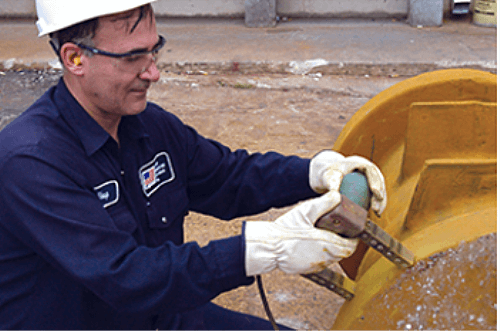

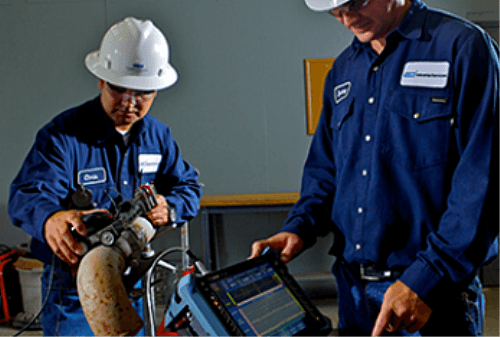

Image d'application:
