PZ1000K200
Piezohannas
PZ1000K200
MATÉRIAUX PZT Soft Crystal Piezo Disc pour l'accéléromètre
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce ultrasonique avec une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
 cristal de cylindre piézo |  capteur accéléromètre piézo |
élément de disques piézores |
gamme de disques piézores à produire:
Diamètre: 2 mm-12mm
Épaisseur: 0,1 mm-30 mm
Taille (diamètre * épaisseur) | Fréquence de résonance | coefficient de couplage kr | Impédance résonante ZM | Capacité statique cs |
2,5 mmx 5 mm | 40 kHz | 12pf ± 10% | ||
3 mm x 0,4 mm | 675 kHz ± 5% | 70% ± 3% | 37Ω | 430pf ± 15% |
5 mm x 0,2 mm | 445k ± 5 kHz | 70% ± 3% | ≤8,6 Ω | 1450pf ± 5% |
5 mm x 0,4 mm | 450 kHz ± 10 kHz | 1050pf ± 15% | ||
5 mm x 10 mm | 51,9 kHz | 17,38 pf ± 10% | ||
6,35 mmx0,7 mm | 3 MHz ± 5% | |||
6,35 mm x 16 mm | 35,5 kHz | 30.9pf ± 10% | ||
7 mmx 0,2 mm | 300 kHz ± 10 kHz | ≥55% | ≤10,0 Ω | 3000pf ± 15% |
7 mm x 0,3 mm | 300 kHz ± 10 kHz | ≥55% | ≤20 Ω | 1600pf ± 15% |
7 mm x 0,5 mm | 300 kHz ± 10 kHz | 55% | ≤20 Ω | 1400pf ± 15% |
8 mm x 1 mm | 2,0 ± 5% | ≥43 | 0.65 | 530 ± 10% |
8 mm x 2 mm | 1,0 ± 5% | ≥43 | 0.65 | 265 ± 10% |
9 mm x 0,5 mm | 4,25 MHz ± 4% | ≤1,4 Ω | 1400pf ± 20% | |
10 mm x 0,2 mm | 212 kHz ± 3% | ≥58% | 6000pf ± 20% | |
10 mmx 0,4 mm | 5 MHz ± 5% | ≥48% | ≤0,5 Ω | 2100pf ± 15% |
10 mm x 0,1 mm | 20 MHz ± 2% | 10,5 nf ± 15% | ||
10 mm x1mm | 199 kHz ± 5% | ≥ 73% | ≤19 Ω | 1400pf ± 20% |
10 mm x 2 mm | 1 MHz ± 5% | ≥38% | ≤15 Ω | 450pf ± 15% |
10 mm x 2 mm | 215 kHz ± 5 kHz | ≥60% | ≤6 Ω | 450pf ± 15% |
10 mm x 3 mm | 215 kHz ± 5 kHz | ≥60% | ≤9 Ω | 310pf ± 15% |
12 mm x 0,6 mm | 3,4 MHz ± 5% | ≤6 Ω | 2,5 nf ± 30% | |
15 mm x 0,2 mm | 140 kHz ± 3% | ≥58% | ≤4,0 Ω | 13500pf ± 20% |
15 mm x 0,7 mm | 3 MHz ± 50 kHz | ≥58% | ≤6 Ω | 5700pf ± 15% |
15 mm x 0,9 mm | 2,2 MHz ± 50 kHz | ≥ 75% | ≤11 Ω | 3481pf ± 15% |
15 mmx1,2 mm | 1,7 MHz ± 4% | ≥48% | ≤ 5,3 Ω | 2418pf ± 10% |
15 mm x 2,1 mm | 1 MHz ± 3% | ≥39% | ≤7,6 Ω | 900pf ± 15% |
16 mmx 0,25 mm | 7 MHz ± 5% | |||
16 mmx 0,4 mm | 5,0 ± 5% | ≥45 | ≤5Ω | 5400 ± 15% |
16 mmx1 mm | 2,0 ± 5% | ≥45 | 0,65Ω | 2200 ± 10% |
19 mm x 0,3 mm | 6,9 MHz ± 50 kHz | ≤1 Ω | 12000pf ± 15% | |
19 mm x 1 mm | 2,07 MHz ± 50 kHz | ≥39% | ≤2 Ω | 4000pf ± 15% |
19 mm x 2 mm | 1,04 MHz ± 50 | ≤3 Ω | 1800pf ± 15% | |
20 mmx 0,2 mm | 106 kHz ± 3% | ≥58% | ≤3,0 Ω | 23500pf ± 20% |
20 mm x 0,4 mm | 5 MHz ± 100 kHz | ≤0,48 Ω | 3800pf ± 20% | |
20 mm x 0,7 mm | 3 MHz ± 50 kHz | ≥58% | ≤6 Ω | 5700pf ± 15% |
20 mm x 0,8 mm | 2,5 mh ± 100 kHz | |||
20 mmx1 mm | 2,05 MHz ± 3% | ≥51% | ≤0,31 Ω | 3543pf ± 10% |
20 mm x 2,1 mm | 1 MHz ± 50 kHz | ≥40% | ≤4 Ω | 2000pf ± 15% |
20 mm x 2,7 mm | 745 kHz ± 5 kHz | ≥51% | ≤2,7 Ω | 1300pf ± 5% |
20 mmx3 mm | 690 kHz ± 3% | ≥45% | ≤3,6 Ω | 1265pf ± 10% |
20 mmx8 mm | 255 kHz ± 1% | ≥37% | ≤10,4 Ω | 483pf ± 10% |
22 mmx 0,25 mm | 92 kHz ± 5% | 65% | 1,80 Ω | 65NF ± 10% |
25 mmx 0,2 mm | 85 kHz ± 3% | ≥ 64,90% | ≤1,90 Ω | 35NF ± 20% |
25 mm x 0,7 mm | 3 MHz ± 100 kHz | ≥40% | ≤1 Ω | 8600pf ± 20% |
25 mm x 1,4 mm | 1,5 MHz ± 5% | ≥40% | ≤1,5 Ω | 1900pf ± 15% |
25 mm x 2,1 mm | 1 MHz ± 50 kHz | ≥58% | ≤4 Ω | 2800pf ± 15% |
25 mm x 8,5 mm | 235 kHz ± 2% | ≥58% | ≤45 Ω | 645pf ± 14% |
28 mmx 0,7 mm | 3 MHz ± 100 kHz | ≥40% | ≤1 Ω | 11200pf ± 15% |
28 mm x 2,1 mm | 1 MHz ± 50 kHz | ≤8 Ω | 3800pf ± 20% | |
30 mm x 1 mm | 72 kHz ± 5% | 34% | ≤ 5,2 Ω | 11 nf ± 20% |
30 mm x2,1 mm | 1 MHz ± 50 kHz | ≥45 | ≤1 Ω | 4400pf ± 15% |
30 mm × 3,0 mm | 66.7 | ≥45 | ≤3Ω | 2730 ± 12,5% |
30 mm x 4,2 mm | 500 kHz ± 5 kHz | ≥44% | ≤1,9 Ω | 2900pf ± 15% |
30 mm × 5,5 mm | 75 kHz | 58 | 1300pf | |
30 mm × 6,2 mm | 75 kHz | 58 | 1200pf | |
31,5 mmx4,2 mm | 500 kHz ± 10 kHz | 48.50 | ≤7,6 Ω | 3800pf ± 20% |
32 mm × 5 mm | 70 kHz | 58 | 1700pf | |
35 mm x 12 mm | 190 kHz ± 5 kHz | ≤27,7 Ω | 830pf ± 20% | |
35 mm x 3 mm | 63 kHz | ≥45 | ≤3Ω | 3100 ± 12,5% |
35 mm x 4 mm | 55,6 kHz ± 5% | 76% | ≤15,7 Ω | 7069 pf ± 20% |
35 mm × 6,2 mm | 63 kHz | 58 | 1600pf | |
38 mm x 4,1 mm | 500 kHz ± 5 kHz | ≥44% | ≤1,9 Ω | 2900pf ± 15% |
38 mmx6,5 mm | 59.9 | ≥45 | ≤3Ω | 1580 ± 12,5% |
40 mmx 2 mm | 1 ± 5% | ≥45 | 0.65 | 7200pf ± 10 |
40 mm × 6,2 mm | 55 | 58 | 2200 | |
43 mmx 10,5 mm | 200kh ± 10 kHz | ≥40% | ≤10 Ω | 1700pf ± 15% |
45 mmx3,0 mm | 50.0 | ≥45 | ≤3Ω | 5100 ± 12,5% |
50 mmx 0,4 mm | 41 kHz ± 1 kHz | 71% ± 3% | 1.3Ω | 108NF ± 15% |
50 mm x 2,1 mm | 1,00 MHz ± 50 | ≥60% | ≤8 Ω | 10000pf ± 20% |
50 mm x 2,5 mm | 44 kHz ± 3 kHz | ≥60% | ≤10 Ω | 7400pf ± 15% |
50 mm x 3 mm | 44 kHz ± 3 kHz | ≥60% | ≤8 Ω | 7200pf ± 15% |
50 mmx5,0 mm | 46.0 | ≥45 | ≤3Ω | 4150pf ± 12,5% |
60 mm x 5 mm | 420 kHz ± 2% | ≥58% | ≤45 Ω | 5100pf ± 14% |
60 mm x 2 mm | 1.0 | ≥45% | ≤3Ω | 14500 ± 15% |
7 mmx 0,4 mm | 5 MHz ± 5% | ≥48% | ≤0,5 Ω | 2100pf ± 15% |
85 mmx 6 mm | 350 kHz ± 2% | ≥48,81% | ≤0,49 Ω | 10.30 nf ± 15% |
Application d'accéléromètre:
Un accéléromètre est un type de capteur qui mesure la force due à l'accélération du capteur. À des fins illustratives, imaginez une boîte en bois avec des roues et un bloc en béton à l'intérieur. Maintenant, imaginez que quelqu'un donne à cette boîte une poussée généreuse. Si cette personne pousse et accélère la boîte assez rapidement, le bloc en béton à l'intérieur de la boîte peut glisser. En effet, la boîte et le bloc en béton ont une inertie et résistent aux changements dans leur mouvement en conséquence.
Un accéléromètre est un appareil qui mesure l'accélération appropriée, l'accélération expérimentée par rapport à la chute libre. Des modèles à un seul et à axe multi-axe sont disponibles pour détecter l'ampleur et la direction de l'accélération en tant que quantité vectorielle, et peuvent être utilisées pour détecter l'orientation, la vibration et le choc. Les accéléromètres micromachinés sont de plus en plus présents dans les appareils électroniques portables et les contrôleurs de jeux vidéo, pour détecter l'orientation de l'appareil ou fournir une entrée de jeu.
Matériel PZT:
- La céramique piézoélectrique PZT4 a un double comportement de réception et de transmission, avec une sensibilité plus élevée et une perte diélectrique plus faible.
- La céramique piézoélectrique PZT5 a un coefficient de couplage électro-mécanique plus élevé, la constante diélectrique modérée et la sensibilité plus élevée.
- La céramique piézoélectrique PZT8 de type de transmission à haute puissance a une bonne propriété piézoélectrique, une résistance mécanique élevée, un champ coercitif élevé, une faible perte diélectrique dans des champs forts.
Disques en céramique piézo | Diamètre | Pzt-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Anneaux de céramique piézo | Diamètre extérieur | 3-100 | 3-100 | 3-100 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Tubes en céramique piézo | Diamètre extérieur | 3-108 | 3-108 | 3-105 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Longueur | ≤50 | ≤50 | ≤50 | |
Plaques de céramique piézo | Longueur | ≤ 50 | ≤ 50 | ≤ 50 |
Largeur | ≥ 1 | ≥ 1 | ≥ 1 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,3-8 |

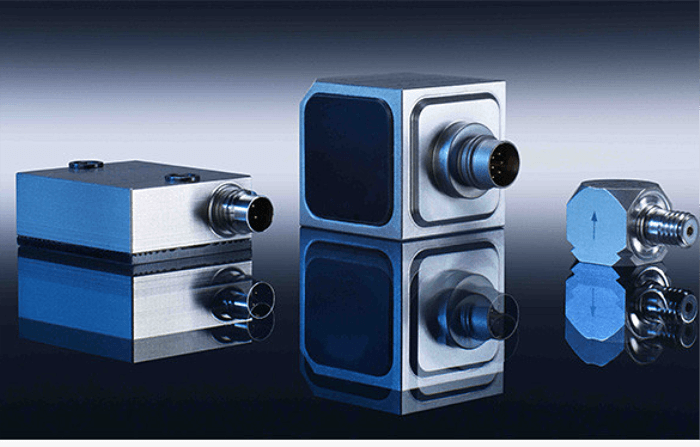

Image d'application:
