PR1000K0134
Piezohannas
PR1000K0134
Componnets à anneaux piézocéramiques personnalisés pour soudeur ultrasonique
1. Description du produit
- Matériel PIEZO: PZT-8
- Dimensions: OD50 * ID20 * 6 mm
- Fréquence de résonance: 33 ± 5% kHz
- Capacité statique: 2500 ± 20% PF
-Mépédance résonnante≤100
-Electrode: Electrode d'argent

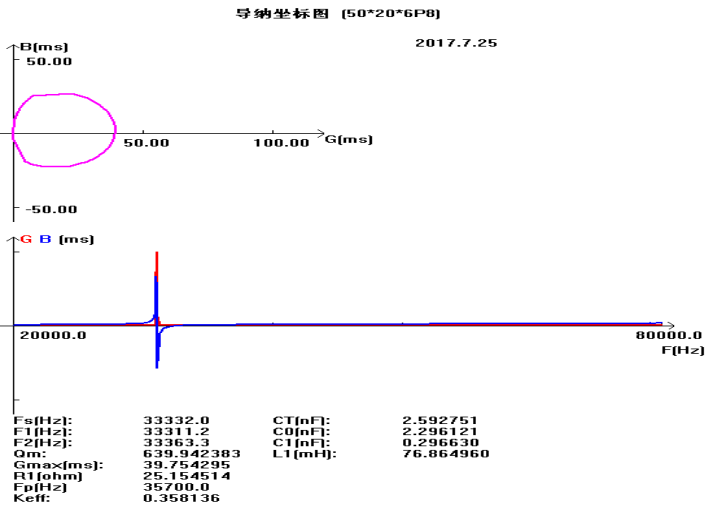

Courbe d'admission:
2. Anneau piézotique pour le soudage à ultrasons en stock:
Dyerne38*IDENTIFIANT15*5 mm
OD45 * ID15 * 5 mm
OD50 * ID17 * 5 mm
OD50 * ID23 * 5 mm
Dyerne50*IDENTIFIANT23*6 (6,5) mm
Gamme de bague en céramique piézo
Diamètre externe: 5,0 - 100 mm
Diamètre interne: (2,0 - 35 mm)
Épaisseur : (0,2 - 15 mm)
Choix de métallisation (argent, nickel, or et autres sur demande)
Large choix de formulations PZT
4. Valeur typique de \"Hard \" Pezt des matériaux Performance:
Matériaux durs \"PZT | |||||||
Propriétés | PZT-41 | PZT-42 | PZT-43 | PZT-82 | PBAS-4 | ||
Constante diélectrique | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Facteur de couplage | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coefficient piézoélectrique | d31 | 10-12m / v | -106 | -124 | -138 | -100 | -160 |
d33 | 10-12m / v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM / N | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM / N | 28 | 25.3 | 24 | 25 | 22.6 | |
Coefficients de fréquence | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coefficient de conformité élastique | Se11 | 10-12m2/ n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Facteur de qualité machanique | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Facteur de perte diélectrique | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Température de Curie | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Module d'Young | YE11 | <109N / m3 | 85 | 79 | 76 | 86 | 76 |
Rapport empoisonné | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
5. Tolérances mécaniques standard:
Diamètre extérieur ± 0,150 mm
Diamètre intérieur ± 0,150 mm
Épaisseur ± 0,05 mm
Planité 0,002 ** / 0,012 mm max
Parallélisme 0,007 ** / 0,012 mm max
Concentricité 0,2 mm
6. Applications de la machine à masque:
50 * 17 * La bague piézotique de 6,5 mm est utilisée pour la machine de soudage, le virus duo à la corona, les exigences rapides de la bague piézotique sont nécessaires en Chine et à l'étranger, c'est le composant de base de Mask Machine.
