PZ1000K0444
Piezohannas
PZ1000K0444
PZT MATÉRIAUX PIEZO CERAMICS COMPANANT pour Ultrasonic Scalpel
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce ultrasonique avec une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Disque de la céramique PIEZO: Description:
Dimensions: diamètre 14 mm, épaisseur 10 mm
Fréquence radiale FR: 118 kHz ± 4 kHz
Bande passante de fréquence ≥ 2 kHz
Perte diélectrique tg Δ: ≤0,6%
Capacité statique CS: 230pf ± 12,5%
gamme de disques piézores à produire:
Diamètre: 2 mm-12mm
Épaisseur: 0,1 mm-30 mm
Valeur typique de \"dure \" Pezt des matériaux Performance:
Matériaux durs \"PZT | PZT-41 | PZT-42 | PZT-43 / 4D | PZT-82 | PBAS-4 | ||
Constante diélectrique | ɛTR3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Facteur de couplage | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coefficient piézoélectrique | d31 | 10-12m / v | -106 | -124 | -138 | -100 | -160 |
d33 | 10-12m / v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3VM / N | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3VM / N | 28 | 25.3 | 24 | 25 | 22.6 | |
Coefficients de fréquence | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coefficient de conformité élastique | Se11 | 10-12m2/ n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Facteur de qualité machanique | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Facteur de perte diélectrique | Tg Δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Température de Curie | TC | ° C | 320 | 320 | 320 | 310 | 310 |
Module d'Young | YE11 | <109N / m3 | 85 | 79 | 76 | 86 | 76 |
Rapport empoisonné | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Scalpels ultrasoniques Application:

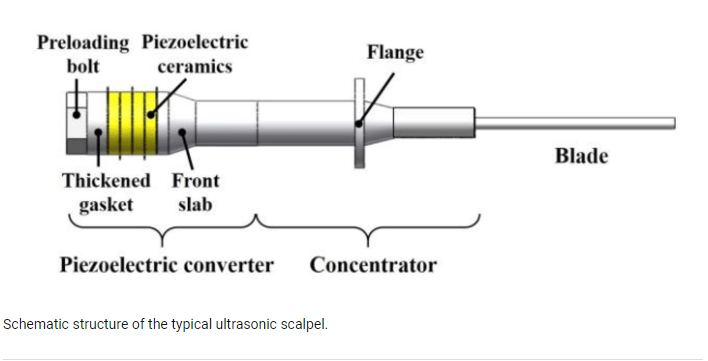

Le scalpel à ultrasons est généralement composé d'un convertisseur piézoélectrique, d'une bride, d'un concentrateur et d'une lame. La céramique piézoélectrique est un candidat exceptionnel pour les actionneurs de scalpel à ultrasons en raison de ses excellentes performances en termes de réponses rapides aux entrées de tension, à une rigidité élevée et à une grande force de sortie. Les convertisseurs piézoélectriques ultrasoniques peuvent transformer les signaux oscillants ultrasoniques à haute fréquence en mécanique Les scalpels ultrasoniques coupent et coagulez les tissus simultanément en utilisant des vibrations à ultrasons.
Ces appareils sont utilisés pour couper et coaguler les tissus et les vaisseaux jusqu'à 5 mm.Les scalpels ultrasoniques sont utilisés dans le général ouvert et laparoscopique, en plastique, pédiatrique,Procédures urologiques et gynécologiques, et sont exposées à des structures orthopédiques.
Image d'application:
