Caractéristiques du transformateur en céramique piézoélectrique

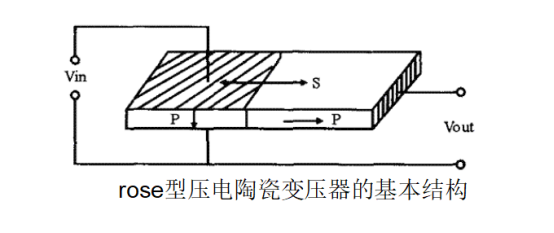

Une électrode en argent decéramique piézoélectriqueest appliqué sur les côtés supérieur et inférieur de la moitié gauche à polarisation dans la direction de l'épaisseur. Lorsqu'un champ électrique alterné est appliqué, la feuille de céramique piézo vibre et cette partie est la partie conduite. L'électrode en argent est appliquée à la face finale de la moitié droite et est polarisée sur la longueur. Cette partie convertit l'énergie mécanique en énergie électrique, qui est appelée partie de production d'énergie. En utilisant l'énergie électrique de la céramique piézoélectrique → Énergie mécanique → Transformation secondaire de l'énergie électrique, la sortie de boost la plus élevée est obtenue à la fréquence de résonance. Ils sont un principe de travail spécifique, lorsqu'un champ électrique alterné d'une certaine fréquence est appliqué à la pièce de conduite, la déformation mécanique est causée par l'effet piézoélectrique inverse, provoquant ainsi une résonance mécanique et se propager le long de la longueur de la feuille de céramique. La résonance mécanique à travers l'effet piézoélectrique positif provoque une grande quantité de charge liée à s'accumuler sur la face finale de la partie de production d'électricité ducellule de céramique pizoélectriquefeuille; Plus la charge est liée, plus la charge d'espace est attirée, de sorte qu'une sortie relativement élevée est obtenue à l'électrode finale de la partie de production d'énergie.

Caractéristiques de fréquence: La tension de sortie du transformateur en céramique piézoélectrique est liée à la fréquence. Qu'il s'agisse de résonance à moitié mode ou en mode complet, la tension de sortie du transformateur atteint la valeur maximale uniquement près de la fréquence de résonance; S'il s'écarte de la fréquence de résonance, la chute de tension est très grande. Gros. Contrairement à un transformateur de plaie, il ne fonctionne pas sur une large gamme de fréquences.

Tension de sortie et tension d'entrée

La tension de sortie dedisques piézores transducteurs piézocéramiquesaugmente à mesure que la tension d'entrée augmente, mais lorsque la tension d'entrée atteint une certaine valeur, la tension de sortie a tendance à saturer. Cela peut être dû à la non-linéarité de la céramique piézoélectrique et à l'augmentation de la perte de matériaux due à une augmentation de la tension d'entrée.

Tension de sortie et impédance de charge

La courbe caractéristique montre que lorsque le transformateur de l'impédance de charge diminue, la tension de sortie diminue également. En raison de la grande impédance d'entrée du transformateur en céramique piézoélectrique (environ dix méga ohms à plusieurs dizaines de méga ohms). Par conséquent, dans une source à haute tension d'utilisation d'un transformateur en céramique piézoélectrique pour augmenter, lorsque la charge change, la tension de sortie deDisques de 200 kHz Peizoelectricdes changements considérablement et des mesures de compensation doivent être prises.

Puissance de sortie, efficacité de conversion et impédance de charge

La puissance de sortie et l'efficacité de conversion ont une zone de valeur plus grande à mesure que l'impédance de charge change. Quand ledisque en céramique piézioLe transformateur effectue une conversion d'énergie électromécanique secondaire avec diverses pertes, la chaleur du composant lui-même pendant la résonance en fait partie. En raison de la chaleur, l'efficacité du transformateur est considérablement réduite. De plus, certaines études ont prouvé que l'appariement raisonnable de l'impédance de charge et la sélection appropriée du mode redresseur. La partie de sortie du transformateur en céramique piézoélectrique peut contrôler efficacement sa génération de chaleur.

Impédance d'entrée et impédance de charge

L'impédance d'entrée d'un transformateur enroulé de fil typique est proportionnelle à l'impédance de charge, tandis que le transformateur piézocéramique est le contraire à mesure que l'impédance de charge augmente, l'impédance d'entrée diminue. Cette caractéristique est extrêmement importante lorsque les transformateurs en céramique piézoélectrique sont utilisés comme applications à haute tension. Il s'agit d'un avantage unique des transformateurs en céramique piézoélectrique car le transformateur s'arrête automatiquement lorsque la charge est court-circuitée sans être épuisée.PZT MATÉRIAUX PIEZIO Céramique
