Disques de céramique piézoélectriqueLes oscillateurs résonnent à la fois d'un point de vue mécanique et d'un point de vue électrique, et ont une série de fréquences de résonance. Nous appelons la première occurrence de la fréquence de résonance à la fin de la fréquence basse comme la fréquence fondamentale (appelée onde fondamentale), et la fréquence de résonance qui apparaît plus tard est appelée fréquence des ouvertures (appelée dépassement).
Transformateur en céramique piézoélectrique Un transformateur électromagnétique conventionnel est composé d'un noyau et d'une bobine entourant le noyau, et les bobines primaires et secondaires sont couplées électromagnétiquement par un noyau magnétique. 1) Il est difficile d'atteindre une efficacité élevée et une miniaturisation, et il est devenu l'un des plus grands obstacles à la miniaturisation des dispositifs électroniques. 2) Le phénomène de fuite magnétique inhérent des transformateurs électromagnétiques et des rayonnements électromagnétiques entraînera une certaine pollution à l'environnement, qui n'est pas propice aux applications industrielles.
ATransducteurs de céramique piézoélectriqueLe transformateur est essentiellement composé d'un résonateur en céramique piézoélectrique ou d'un transducteur en céramique piézoélectrique et d'un actionneur en céramique piézoélectrique dans lequel deux parties mécaniques sont couplées les unes aux autres et les parties du circuit sont isolées les unes des autres. Il s'agit d'un nouveau type de tension ou de dispositif de conversion de courant. Le principe de travail est différent du transformateur électromagnétique traditionnel. Dans le transformateur en céramique piézoélectrique, le couplage entre le primaire et le secondaire n'est pas par l'effet électromagnétique traditionnel, mais par couplage mécanique et pression. L'effet piézoélectrique des matériaux électriques est obtenu.
Type de transformateur en céramique piézoélectrique Le transformateur en céramique piézoélectrique est en fait un vibrateur en céramique piézoélectrique. Le mode de vibration dudisque en céramique piézioa été divisé en trois types: vibration d'étirement, vibration de flexion et vibration de cisaillement. Le transformateur en céramique piézoélectrique peut fonctionner en mode vibration. Par conséquent, il existe de nombreux types de transformateurs en céramique piézoélectrique, et les types structurels de base communs sont:
Longueur Mode de vibration Étirement Transformateur en céramique piézoélectrique (type Rosen)

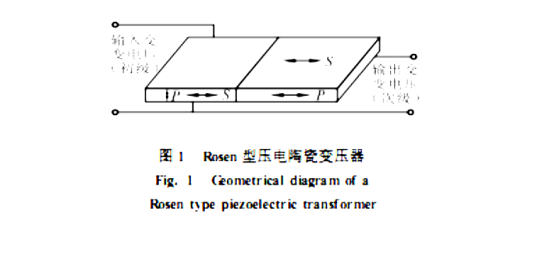

Il se compose d'une fine bande deDisque en céramique piézio 2MHzCela produit un mode de vibration transversale et une bande de céramique piézoélectrique avec un mode de vibration longitudinale. La géométrie est illustrée à la figure 1.
Lorsqu'une certaine fréquence et une certaine amplitude de tension alternée sont appliquées à l'extrémité primaire dePZT MATÉRIAUX PIEZIO CéramiqueLe transformateur, en raison de l'effet piézoélectrique inverse du matériau en céramique piézoélectrique, une vibration d'étirement de longueur est générée à la partie d'extrémité d'entrée de celle-ci, et la direction de vibration est perpendiculaire à la direction de polarisation. Ce mode de vibration est transmis au secondaire du transformateur, et une tension alternée est générée du côté secondaire au moyen de l'effet piézoélectrique positif du matériau en céramique piézoélectrique. L'ampleur de la tension alternée dépend des dimensions géométriques des différentes parties du transformateur piézoélectrique. Mode de vibration et propriétés du matériau du transformateur. En général, la longueur longitudinale du transformateur en céramique piézoélectrique de type rosen est beaucoup plus grande que son épaisseur, donc sa tension de sortie deManufractation de céramiques piézoélectriquesest beaucoup plus grand que la tension d'entrée, qui est un transformateur en céramique piézoélectrique.
