PZ1000K063
Piezohannas
PZ1000K063

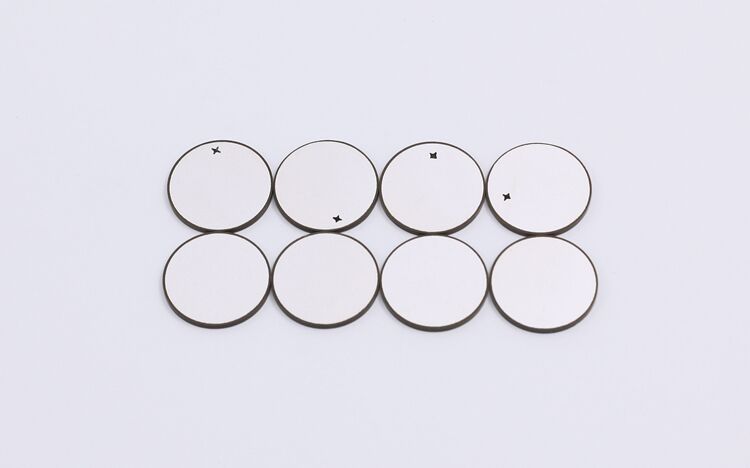

Capteur à disque piézo-piémotage piézoélectrique pour transducteurs
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce à ultrasons avec une technologie forteFORCE DE OGIE. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
-Diamètre: 20 mm
-Péniture: 0,8 mm
-Capacité (NF): 1.4
- Fréquence résonnante (Hz): 2,45 m
Applications:
Notre gamme de transducteurs de vibrations comprend des accéléromètres, des transducteurs de force, des têtes d'impédance, des marteaux d'impact, des sondes de tachymètre, des calibrateurs de vibrations, des câbles et des accessoires.
gamme de disques piézores à produire:
Diamètre: 2 mm-12mm
Épaisseur: 0,1 mm-30 mm
PZT Soft Material:
\"Soft \" MATÉRIAUX PZT | Le type de matériau doux | ||||||||
Propriétés | PSNN-5 | PLIS-51 | PZT-51 | PZT-52 | PZT-53 | PZT-5H | PZT-5X | ||
Constante diélectrique | ɛtr3 | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Facteur de couplage | Kp | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31 | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33 | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coefficient piézoélectrique | d31 | 10-12m / V | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
d33 | 10-12m / V | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31 | 10-3VM / N | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33 | 10-3VM / N | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coefficients de fréquence | NP | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1 | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3 | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
NT | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coefficient de conformité élastique | SE11 | 10-12m2 / n | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Facteur de qualité machanique | QM | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Facteur de perte diélectrique | Tg Δ | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densité | ρ | g / cm3 | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Température de Curie | TC | ° C | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Module d'Young | Ye11 | <109n / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Rapport empoisonné | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
La gamme de céramiques piézores:
Disques en céramique piézo | Diamètre | Pzt-4 | PZT-5 | PZT-8 |
3-100 | 3-100 | 3-100 | ||
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Anneaux de céramique piézo | Diamètre extérieur | 3-100 | 3-100 | 3-100 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,4-8 | |
Tubes en céramique piézo | Diamètre extérieur | 3-108 | 3-108 | 3-105 |
Diamètre interieur | ≥ 2 | ≥ 2 | ≥ 2 | |
Longueur | ≤50 | ≤50 | ≤50 | |
Plaques de céramique piézo | Longueur | ≤ 50 | ≤ 50 | ≤ 50 |
Largeur | ≥ 1 | ≥ 1 | ≥ 1 | |
Épaisseur | 0,3-10 | 0,25-15 | 0,3-8 |
