Capteur de disque en céramique piézoélectrique à ultrasons Dia.27.4mm pour transducteur de recherche de pêche


     Dia.27.4 mm Capteur à disque en céramique piézoélectrique pour le transducteur de recherche de pêche

Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons avec une technologie forteFORCE DE OGIE. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.

transducteur de disque piézoélectrique

céramique piézoélectrique  parties du capteur

PZT Disque en céramique piézoélectrique

Caractéristiques électriques:

Matériel piézoélectrique: P-44
Dimension: le diamètre est de 27,4 mm

1. Fréquence de résonance : 200 kHz ± 5%

2 Résistance résonnante (R): <35 ohm

 3 et 3 Facteur de couplage (KP): 0. 35%

4 Capacité (CP): 700 pf ± 20%

5 Perte diélectrique: <0,5%

Taille standard des disques piézores:

gamme de disques piézores à produire:

Diamètre: 2 mm-12mm
Épaisseur: 0,1 mm-30 mm

Matériel PZT:

Piezo Hannas fournit une large sélection de matériaux en céramique piézoélectrique basés sur le titanate de zirconate de plomb (PZT) et la céramique piézo-piétique sans plomb. Les désignations de \"mou, tendre\" et \"dur\" Les céramiques piézores se réfèrent à la mobilité des dipôles ou des domaines et donc également au comportement de polarisation et de dépolarisation. PZT 4 et PZT 8 appartiennent à un matériau dur, le PZT 5 est un matériau doux, la céramique piézoélectrique PZT est préparée par du zirconium de frittage, du titane et des oxydes de plomb. Qui a des propriétés diélectriques, piézoélectriques et ferroélectriques proéminentes.

\"Soft \" Les céramiques piézores sont conçues avec des sensibilités élevées et un coefficient de couplage électromécanique élevé. Du matériaux au développement de produits à la fabrication de volumes. Ce qui est principalement utilisé pour les transducteurs à haute sensibilité, les transducteurs de débitmètre, les capteurs de vibration et l'accéléromètre. \"Hard \" Piezo. Les céramiques sont conçues avec des microstructures très denses avec des propriétés électriques et mécaniques améliorées. Échographie thérapeutique, HIFU, sonar, transducteur de nettoyage et de soudage.

Le PZT-4 est recommandé pour les transducteurs rayonnants acoustiques à haute puissance en raison de sa forte résistance à la dépolarisation et de faibles pertes diélectriques sous un entraînement électrique élevé. Sa forte résistance à la dépolarisation sous contrainte mécanique le rend adapté à une utilisation dans les transducteurs acoustiques de submergence profonde et comme élément actif dans les systèmes de production électrique.

Le PZT-5A est recommandé pour les hydrophones ou les applications d'instruments en raison de sa résistivité élevée à des températures élevées, une sensibilité élevée et une stabilité de temps élevée.

Le PZT-5H a une sensibilité et une permittivité encore plus élevées que le PZT-5A, et est à bien d'autres égards similaire à PZT-5A. Son point de Curie nettement plus bas, cependant, limite la plage de température de travail et entraîne une stabilité de la température plus faible. Le PZT-8 est similaire à PZT-4, mais a encore des pertes mécaniques diélectriques et encore plus faibles sous un entraînement électrique élevé. Il est recommandé pour les applications nécessitant une capacité de gestion de puissance plus élevée que celle adaptée au PZT-4.

Le PZT-8 est similaire à PZT-4, mais a encore des pertes mécaniques diélectriques et encore plus faibles sous un entraînement électrique élevé. Il est recommandé pour les applications nécessitant une capacité de gestion de puissance plus élevée que celle adaptée au PZT-4.

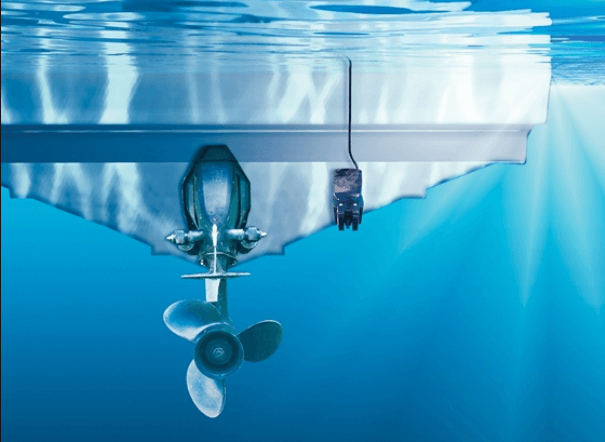

Image d'application:
