PR1000K081
Piezohannas
PR1000K081
Bague en céramique piézoélectrique du matériau dur pour les tests non destructifs
1.Description du produit:
Dimension: od20mm xid15mm x thi4mm
Matériel: PZT-41
Application: Contrôle non destructif
Non destructif Application de test:
Les tests non destructifs (NDT) couvrent un large groupe de techniques utilisées pour évaluer les propriétés d'un matériau, d'une pièce, d'un produit, d'une soudure ou d'un système sans affecter considérablement l'intégrité de l'unité inspectée ou étudiée dans le cadre de la procédure de test.
Piézoélectrique céramique materials sommes la actif composant dans non destructif essai transducteurs. La Matériel est driven avec un CA signal à produire un ultrasonique du son vague ce est accouplé dans un objet. La ultrasonique vague est réfléchi retour à la transducteur lorsque ce rencontres a monnaie dans densité dans la Matériel causé par a fissure, porosité, ou autre objet avec a différent densité.
Piézoélectrique non destructif essai est largement utilisé à Chèque la qualité de soudures et à moniteur fatigue dans soudures et de construction Composants tel comme avion ailes et pression navires. Transducteurs peut être produit dans a large intervalle de fréquences à atteindre différent profondeurs de pénétration et résolution.
Diamètre externe: 5,0 - 100 mm
Diamètre interne: (2,0 - 35 mm)
Épaisseur : (0,2 - 15 mm)
Dimension (mm) | Capacité C (PF) | Faible Champ Dissipationn TgΔ (12v) | Fort Fied Dissipation TgΔ (400v) | Radial La fréquence FR (khz) | Résonance Impédance | Épais La fréquence Ft (khz) | Couplage Module KR (%) | |
Φ10ｘΦ5ｘ2 | 240±dix% | ≤0,5% | ≤1,0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16ｘΦ8ｘ4 | 340±dix% | ≤0,5% | ≤1,0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25ｘΦ10ｘ4 | 935±dix% | ≤0,5% | ≤1,0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30ｘΦ10ｘ5 | 1150±dix% | ≤0,5% | ≤1,0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32ｘΦ15ｘ5 | 1080±dix% | ≤0,5% | ≤1,0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35ｘΦ15ｘ5 | 1430±dix% | ≤0,5% | ≤1,0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38ｘΦ15ｘ5 | 1750±dix% | ≤0,5% | ≤1,0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12.5% | ≤0.5% | ≤1,0% | 45.9 | ≤15 | ≥46 | ||
Φ40ｘΦ15ｘ5 | 1970±dix% | ≤0,5% | ≤1,0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12,5% | ≤0,3 | ≤1,0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ17×6 | 1555 ± 12,5% | ≤0,3 | ≤1,0% | 40.5 | ≤15 | ≥45 | ||
Φ42ｘΦ15ｘ5 | 2200±dix% | ≤0,5% | ≤1,0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42ｘΦ17ｘ5 | 2110±dix% | ≤0,5% | ≤1,0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45ｘΦ15ｘ5 | 2580±dix% | ≤0,5% | ≤1,0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50ｘΦ17ｘ5 | 3160±dix% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50ｘΦ17ｘ6 | 2430±dix% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12,5% | ≤0,3 | ≤1,0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12,5% | ≤0,3 | ≤1,0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12,5% | ≤0,3 | ≤1,0% | 25.3 | ≤15 | ≥45 | ||

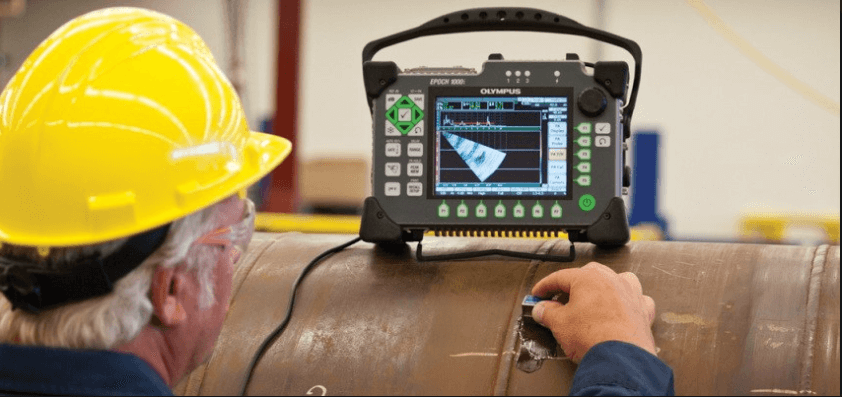

3. Image d'application:
