Analyse modale de la céramique piézoélectrique intégrée

Sphère piézoélectrique du matériau PZT

cylindre en céramique piézo

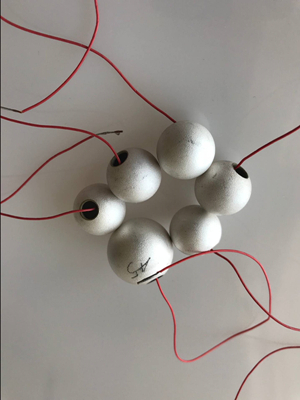

capteur de sphère piézocéramique

Premièrement, basé sur l'analyse modale de la céramique piézoélectrique.capteur de sphère piézocéramiquePeut déterminer la fréquence de résonance de chaque ordre, et l'amplitude des vibrations de la céramique piézoélectrique est excitée pour la fréquence de résonance par chaque ordre. LorsqueSphère piézoélectrique du matériau PZTÉtudie les caractéristiques du rayonnement acoustique du transducteur en céramique piézoélectrique incorporée dans le béton, il a été constaté que lorsque la céramique piézoélectrique est incorporée dans le béton est pré-souciée aux deux extrémités, son mode de vibration et le mode de vibration en céramique piézoélectrique est embarqué dans le concret.

Par conséquent, l'analyse modale des piézocéramiques est intégrée dans le béton peut être approximée en tant qu'analyse modale decapteur d'élément piézodans le libre État. La céramique piézoélectrique PZT-5H (rayon 12 mm, épaisseur 2 mm) est analysée modalement de 20 kHz à 100 kHz. Étant donné que l'état vibrationnel de la céramique piézoélectrique est lié au couplage électromécanique, les éléments de matériau solides5 avec des propriétés couplés sont sélectionnés lorsqu'il modélise la céramique piézoélectrique.Disques en céramique piézo-piéante de 40 kHzsont impliqués dans l'analyse des FEM. C'est constant élastique, constante diélectrique, constante de contrainte piézoélectrique, densité, de la densité de la céramique PZT5H .Piezoélectrique est de 7640 kg / m3, les céramiques piézoélectriques avec une épaisseur de 2 mm sont respectivement à 40. Dans les 307 kHz, 60,928 kHz, 79. 666 kHz et 84,895 kHz, le capteur de vibration atteint la forme résonante correspondante et l'amplitude de vibration de lacylindre en céramique piézoatteint son maximum à chaque état résonnant.

Les modes de vibration des céramiques piézoélectriques sont excités par diverses fréquences de résonance. À 40,307 kHz, 60,928 kHz et 84,895 kHz de fréquence, la céramique piézo-piétique effectue des vibrations de bord. Avec l'augmentation de la fréquence de résonance, l'amplitude des vibrations augmente, plus la plage de vibrations du bord est large et l'intensité des vibrations devient plus sévère. Les céramiques piézores ont été soumises à une vibration d'épaisseur de la région centrale sous l'excitation d'une impulsion périodique de 79,666 kHz, et le mode de vibration et l'amplitude du capteur de tube piézoélectrique à l'amplitude maximale du mode de vibration d'épaisseur de bord (fréquence passionnante de 84,895 khz) ont été réalisés. En revanche, l'amplitude de la vibration du bord est supérieure à la région centrale, mais la vibration du bord est distribuée dans les six régions sur le bord, et l'énergie est plus dispersée; La concentration d'énergie du rayonnement ultrasonique dans la région centrale est concentrée et elle est plus facile à recevoir à l'extrémité de réception.
